오늘은 간단하게 직접 DIY에 사용할 드레멜을 만들어 볼 계획입니다.

드레멜 같은 고속 전동공구가 있는 것과 없는것은 DIY 과정에 있어 하늘과 땅 차이라 할 수 있을 만큼 있으면 매우 편리한 공구 입니다.

직접 구입해서 사용하는 것도 좋겠지만 오늘은 버려진 청소기를 분해하여 얻은 모터를 이용하여 드레멜을 제작해 볼 계획입니다.

필요한 재료

• 버려진 핸디형 진공 청소기
• 미니 드릴 척 (알리익스프레스, 본인의 모터 샤프트의 직경에 맞는 제품을 구입해야 합니다.)
• 재활용 18650 배터리 2개
• DC-DC 컨버터, 전압 강하용
• 104k 가변 저항 (속도 조절용)
• 전원 스위치
• 18650 배터리 케이스

재료가 많이 필요치도 않습니다. 모터와 18650 배터리를 제외하면 나머지 부품은 다 합쳐야 5000원이 되지 않죠. 오천원도 안되는 금액에 무선 드레멜을 하나 장만 한다면 괜찮지 않습니까?

어쨌든 부품도 몇개 없고 하니 제작도 간단 합니다. 배터리 케이스의 + - 선을 스위치와 모터, 보드등의 각 부분에 납땜해주는게 전부입니다.

나머지는 본드로 고정하고 전선을 연결하면 되는 것이지요.

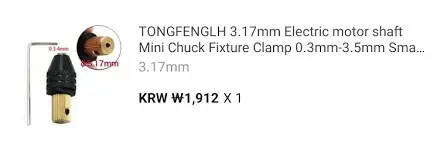

드레멜로 사용하기 위하여 반드시 필요한 부품이 있습니다. 바로 비트를 고정해주는 척(chuck) 이 있어야 합니다.

앞쪽에 드릴비트나 원형톱, 각종 연마용 비트를 연결하기 위하여 사용되는 부품인데요, 모터 샤프트의 직경을 측정한 뒤 알리에서 적당한 제품을 구입하였습니다.

참으로 저렴합니다..

모터 샤프트에 끼우로 육각렌치로 번데기 볼트를 조여주면 됩니다.

DC 브러시 모터의 속도 조절은 여러가지 방법이 있겠지만 간단하게 주어지는 전압을 조정하는 것으로 조정이 가능합니다. 전용 드라이버가 있다면 좀더 유연하게 사용이 가능하겠지만 드레멜처럼 간단한 공구에는 사실 그런것 필요 없습니다.

저는 그냥 단순하게 전압 강하용 보드를 하나 붙여 주었습니다.

속도 조절을 위한 전압 조절 보드와 보드에 있는 가변 저항을 떼어내고 볼륨 타입 가변저항을 달아 좀더 전압 조작을 쉽게 해주는 정도가 전부 입니다.

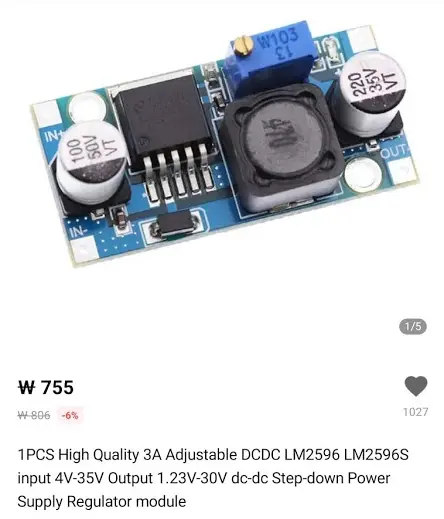

DC-DC 컨버터는 아래의 제품을 이용했습니다.

저렴하죠? 입력단에 DC전압을 걸어주고 위에 보이는 파란색 가변저항을 돌려 주게되면 출력단에 낮아진 전압이 출력됩니다. 저의 경우 7.4V 전압을 걸어주게 되면 출력은 0 ~ 6V 정도의 출력이  나오더군요. 약간 부족한 감은 있긴 하지만 너무 강해도 위험할 수 있어 적당히 타협하고 사용중입니다. 입력 전압을 높이면 좀더 훌륭할 것 같긴 하지만 배터리 3개가 들어가는 케이스도 없고 테스트 해보니 사용에 큰 문제는 없을 듯 하여 그냥 제작하기로 합니다.

참고로 완성 사진에는 저 파란색 가변저항을 대신하여 104K 볼륨용 가변저항을 이용하여 속도 조절을 하였습니다. 핀은 순서대로 세개를 차례로 연결하면 되는데 방향이 바뀌어도 큰 상관은 없습니다. 시계 방향으로 돌리면 속도가 올라가는 것이 바뀌는 것 뿐 다른 차이는 없습니다.

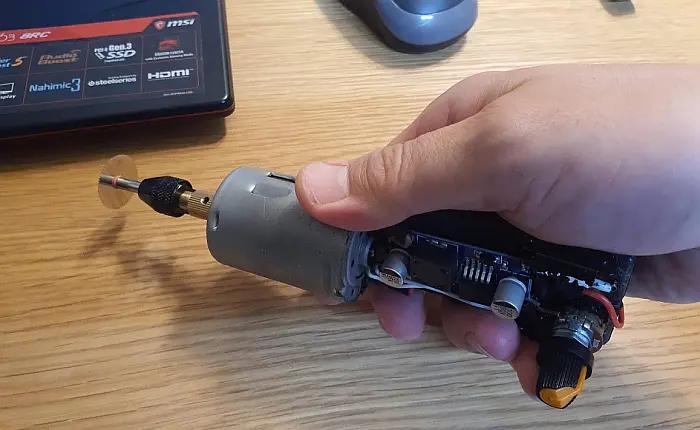

완성된 사진을 볼까요?

배터리 부분을 위의 사진과 같이 잡고 사용하면 되는데요, 배터리와 모터의 발열 체크를 자동으로 할 수 있습니다.

좀 사용하다 보면 손이 따끈따끈해지거든요 ㅋ

아래쪽의 가변 저항을 돌려주면 모터의 속도가 변합니다. 전압이 조금 부족하여 완전 초고속은 아니지만 그만큼 안전하게 오랜 시간을 사용할 수 있을 것이라 생각해 봅니다.

제 블로그에 보면 자주 등장하는 소재가 바로 재활용, 재사용, 페품활용 등에 대한 주제 입니다. 여러분 환경을 위하여 우리가 사용했던 물건 들을 버리기 전에 한번 더 아이디어를 발휘하여 새로운 생명을 부여하는 것은 어떨까요?

이렇게 초간단 DIY 드레멜 제작기를 마칩니다.

2020/03/03 - [DIY] - [재활용] 버려진 외장배터리에서 18650 적출하기, 부활시키기

2020/03/21 - [DIY] - RC카 베터리로 아답터 없이 노트북 켜기

2019/12/27 - [DIY/RC] - Storm Thunder 용 2S1P 7.4v 18650 배터리 DIY

2019/08/20 - [DIY] - [DIY] DC 전압/전류량계 튜닝 하기

저의 보물창고

바로 폐 배터리, 형광등 수거함 입니다.

지나는 길에 기웃거려 보니 LED 바가 버려진게 있더군요.

LED 바 금액 자체가 비싼건 아니지만 사실 일부러 돈주고 살만큼 효과적인 조명기구는 아니죠. LED는 마치 평생 쓸 수 있는 조명기구 인 것 처럼 홍보하지만 생각보다 고장도 잦은 편입니다. 특히 대량의 LED 가 직렬로 연결된 경우는 LED 하나 또는 몇개만 고장나도 전체 조명이 안들어 오는 경우도 흔합니다.

오늘 주워온 LED 바 역시 몇개의 LED 가 고장 났는지 불이 들어오지 않는 상태 였습니다.

고장난 LED 바 수리하기

먼저 커버를 탈거하고 상태를 확인해 봅니다.

파워서플라이 전압을 3V 정도로 낮춘다음 LED 가 살아있는지 테스트를 진행합니다.

오.. 쏴라있네~

음...

LED 하나만 연결해도 4개가 한꺼번에 불이 켜지는 군요. 아마 4개씩 병렬로 연결되어 있고 4개 한세트로 구성된 LED 들이 직렬로 연결되어 있는 것으로 보여집니다.

제가 컨트롤 하기 편한 전압은 12V 이므로 12개씩 끊어서 사용하기로 합니다.

중간중간 고장난 LED가 없는 구간으로 4개씩 끊어가며 정상 동작하는 LED 에 표시를 해보았습니다.

12V 용 LED bar 로 개조하기

LED 바를 잘라서 12V 용으로 구성해 보았습니다.

고장난 LED 는 12개 한세트가 만들어 지지 않는 부분에서 떼어내어 고장난 부분에 교체를 진행합니다. 동일한 스펙의 SMD LED 칩이 있었다면 본래의 크기로 수리가 가능하겠지만 가지고 있는 부품이 없으므로 12개가 한세트가 되지 못하는 부분에서 떼어내어 세트를 맞추어 보도록 하였습니다.

SMD 타입 LED 는 매우 약한 부품이므로 가능한 조심스럽게 다루어주어야 합니다. 가장 안전한 방법은 열풍기를 이용하여 온도를 올려 납이 녹으면 핀셋 같은 도구로 살살 밀어내서 떼어내는 방법이 있습니다. 약간 시간이 걸리고 귀찮은 방법이지만 가장 안전하고 깨끗하게 LED 를 떼어낼 수 있는 방법이죠.

만약 열풍기가 없다면 LED 양쪽에 납을 충분히 녹여서 붙여준뒤 인두로 양쪽을 번갈아 가며 녹여주면서 핀셋으로 살짝 밀어주면 LED가 쉽게 이탈이 됩니다. 다만 이렇게 하면 LED 단자 부분에 납이 많이 뭍게되어 반듯하게 붙이기가 좀 어렵다는 단점이 있습니다만 손쉽게 SMD 부품을 떼어낼 수 있는 방법이니 참고하세요. 납 흡수용 제품이 있다면 납을 빨아들인 후 사용을 하시는 것을 추천 드립니다.

어쨌든 12V 용 LED 바 7개가 만들어 졌습니다.

이 7개의 LED 바 중 6개를 이용하여 이제 아내를 위하여 화장대 조명을 만들 계획입니다.

화장대 조명으로 되살아날 지어다~

케이스를 길이에 맞게 잘라 줍니다. 케이스는 알루미늄이므로 어렵지 않게 절단이 가능하지만 소음 및 절단으로 인한 가루가 많이 날리게 되므로 아내의 눈치를 보며 최대한 보이지 않는 곳에서 작업을 합니다.

드레멜이나 전동 톱이 있다면 좀더 쉽게 자를수 있겠지요. 저는 버려진 핸디 청소기에서 적출한 모터를 이용하여 간단한 드레멜을 만들어 사용중에 있습니다. 알리에서 약간의 부품을 구입한다면 아주 쉽게 속도 조절이 되는 드레멜을 만드는 것이 가능합니다.

만들어 놓은 LED 바는 3개씩 병렬로 연결을 해 줍니다.

주워온 2개의 LED 바가 약간 PCB 레이아웃이 달라 배선도 약간 차이가 있습니다. 하나는 - 극은 시작부분과 끝부분이 연결이 되어 있었지만 다른 하나는 전체가 직렬로 연결된 형태더군요. 배선은 아래 이미지를 참고하세요.

요렇게 3개씩 LED 바를 넣어 준 뒤 12V 아답터를 이용하여 작동 테스트를 합니다.

끝으로 원래 있던 끝부분 마개에 소켓을 달아 주고 마무리를 합니다.

12V 아답터 끝에는 스위치를 달고 두개로 선을 나누어 숫놈 잭을 달아 LED 바 양쪽에 연결을 해주었습니다.

쨔짠~

화장대에 조명 설치하기

화장대로 가봅시다.

우리 곰돌 군이 특별 출연해 주셨습니다.

화장대에 앉아서 거울을 보면 얼굴이 침침해 보이고 그림자 때문에 그늘이 드리워져 보기가 좋지 않습니다. 이놈에 화장대 조명이 E14 타입의 조명인데요, LED로 교체하려고 보니 출력이 높은 조명이 당췌 보이지가 않아 어두 컴컴 합니다.

자 그럼 제작한 LED 바를 설지해 볼까요?

워낙 가볍기 때문에 3M 양면 테잎을 조금씩 잘라 3군데에 붙여 모서리에 고정 해 주었습니다.

자 설지후 사진을 한번 볼까요?

ㅋㅋㅋ 대성공입니다.

완전 뽀샤시 하네요.

사진은 조명 밝기 때문에 약간 어둡게 나왔지만 실제로는 아주 환하고 예쁘게 보입니다.

자 오늘도 보람찬 하루였습니다. 물론 짬짬히 작업하느라 며칠 걸리기는 했습니다만 어렵지 않은 작업이고 버려진 물건을 재사용하여 쓸모 있는 물건을 만들어 사용하는 데에 따른 보람도 컸던 작업이었습니다.

요즘 사람들은 너무 쉽게 물건을 버리는 것 같습니다. 매주 버려지는 어마어마한 쓰레기와 전자제품으로 인해 지구가 걱정될 수준이지요.. 버리기 전에 조금만 살펴보고 고쳐서 사용한다면 얼마든지 가치가 있는 것들이 있다는 것을 잊지 말아주세요~

고장난 LED 바 고치기.. 이만 마치겠습니다.

2020/04/03 - [DIY] - LEGO 블럭을 이용한 전자담배 기기 직접 제작하기

2020/03/03 - [DIY] - [재활용] 버려진 외장배터리에서 18650 적출하기, 부활시키기

2020/03/10 - [DIY] - [수리기] 닌텐도 Wii 리모컨 고장 수리. #간단 #초보 가능

2019/11/05 - [DIY] - [repair] 고장난 블루투스 스피커 고치기 - 피스넷 하이엔드

요즘 신종 코로나 바이러스 때문에 재택근무를 하게 된 1 인 입니다.

뭐 모든 직장인들의 꿈만 같은 시간이지만 막상 준비되지 않은채 갑자기 주어지니 생활 패턴도 달라지고 혼란스러움도 있네요.

무엇보다 새로이 알게 된 것은 아이들이 집에서 놀만한 충분한 놀거리가 없다는 것이었습니다. 집에 장난감도 제법 많다고 생각했는데 제 생각 같지 않더라구요. 개학도 미뤄지고 바깥놀이나 학원도 다 중단하고 나니 오롯이 집안에만 있어야 하는데 집에 충분한 놀거리가 없다 보니 자꾸 핸드폰으로 손이가거나 엄마에게 놀아달라고 졸라대거나 하더군요.

그래서 DIY 매니아인 아빠가 나섰습니다.

남자아이 있는 집에는 어느집에나 있다는 BB탄 총. 막상 집안에서 놀기에는 좀 부담되잖아요? 놀고 나면 사방 천지에 BB탄이 굴러다녀 엄마는 짜증나고 아이들도 혼쭐나고 나면 총은 만지지도 않죠.

그래서 준비했습니다.

BB탄이 모아지는 사격놀이용 과녁판!!

ㅋㅋ 이름은 거창하지만 별거 없습니다.

완성된 사진부터 보시죠.

ㅋㅋ

허접하지만 뭐 금방 만들어서 금방 놀수 있으니 이만큼 손쉽고 효과 좋은 DIY 가 또 어디 있겠습니까.

준비물

준비물은 간단합니다.

• ( 버리려다 만 ) 중앙이 뚫려있는 장난감 상자 (집에 있는 적당한 상자 사용하세요.)
• 과녁 이미지를 출력하기 위한 프린터
• 버리는 욕실 칫솔통에서 떼어놓은 흡착판 2개
• 버리는 가구에서 뽑아놨던 긴 나사못 2개
• 스카치 테이프 몇장

이게 전부 입니다. ㅎ

아.. 나는 똥손인데.. 나는 뭐 만드는거는 쥐약이여.. 하시는 분들 걱정 붙들어 매시고 도전해 보세요.

뭐 만드는 과정은 사실 보여드릴 것도 없습니다. 그냥 중앙에 구멍 뚫린 부분에 과녁판 종이를 출력해서 가장자리만 스카치 테이프로 붙이시면 되고요.

과녁판 만드시는게 어려운 분을 위해 만들어 놓은 PPT 파일 공유 드립니다.

이미지 파일로도 공유 합니다.

거실 유리에 붙이기 위하여 흡착판과 나사못은 아래와 같이 상단 양쪽에 조립합니다.

이렇게 해주면 거실 유리에 붙여서 놀 수 있으니 과녁판의 높이와 위치를 자유롭게 조절하는 것이 가능합니다.

박스 내부에 공간이 있기 때문에 과녁지를 통과한 BB 탄은 자동으로 박스 안에 모아지게 됩니다.

집안 여기 저기 굴러다니는 BB 탄 때문에 스트레스 받을 일도 없고 박스안에 모인 BB 탄은 나중에 한번에 모아서 다시 사용하면 되므로 아주 효율적인 형태라 할 수 있겠습니다. ㅋ

다같이 놀자 BB탄 사격대회

자 이제 놀아 볼까요? ㅋㅋ

안전 고글은 마침 제것을 주었지만 썬글라스를 이용하시거나 스포츠 고글을 사용하시면 되겠습니다. 전 3M 제품과 OTOS 제품(노란색)을 사용 중인데 OTOS 제품은 블루라이트 차단 기능이 있는 제품으로 BB 탄 사격과는 아무런 관련이 없는 제품입니다. ㅋㅋ 그냥 한번 자랑삼아 써봤습니다. 물론 둘다 저렴한 물건이니 하나쯤 가지고 계시면 좋을 듯 하네요.

무뚝뚝한 오빠와 신난 둘째

아이들과 함께 엄마도 아빠도 함께 했습니다.

결과는??

ㅋㅋㅋㅋㅋㅋㅋ

BB 탄 탄착 구멍은 바로 바로 사인펜으로 표시를 해주어야 다음 사격과 구분이 됩니다.

온가족 4명이 참여했고 첫째가 1등, 둘째와 와이프가 간발의 차이로 2,3등을 차지 했습니다.

믿을 수 없는 결과지만 제가 꼴등을 했군요. OTL...

아빠가 군대있을 때 특등사수였다는 사실에 대한 불신이 깊어 졌습니다.

결론

집에서 아이들과 놀아줄 것들을 직접 찾아서 만들고 또 함께 놀아주지가 막상 쉽지 않습니다. 위에서 언급한 것과 같이 아빠들은 회사에 있어 모르지만 하루 종일 아이와 함께 하는 아내들의 고생도 이만 저만이 아닐겁니다. 아빠가 한번 솜씨 발휘 하셔서 아이들 놀이감 한번 만들어 주시면 어떨까요?

게다가 재료도 A4 용지를 제외하면 모두 재활용을 통여 만들었으니 이런게 바로 업싸이클링 아니겠습니까?

버려지는 많은 것들이 훌륭한 DIY 재료로 사용될 수 있으니 버리기 전에 한번 관심있게 살펴보는 DIY 인의 자세를 가져 봅시다.

그럼 이만~

아래는 제가 만든 종이공작 모델인데요. 요런거 좋아하는 아이가 있으면 한번 만들어 보게 해도 좋겠습니다.

아이들하고 함께 놀기 좋은 저렴한 RC 카도 하나 소개해 드립니다.

https://diy-dev-design.tistory.com/79

재활용 쓰래기장은 저와 같은 부류의 사람에게는 보물 창고 입니다.

오늘도 음식 쓰레기 버리러 가는 길에 폐 배터리 수거함을 슬쩍 보니 외장 배터리 2개가 버려져 있더군요.

게다가 하나는 샤오미 10000mha 짜리도 하나 주워 왔습니다. 물론 요즘은 너무 두꺼워서 별로 인기는 없는 모양인데 그냥 집안에서 사용하기에는 무난한 제품입니다.

오늘 소개해 드릴 내용은 바로 이겁니다.

• 외장 배터리 분해하기
• 18650 적출하기

자 길게 이야기 할 것 없이 주워온 배터리를 보시죠.

네 뭐 외관은 깨끗합니다.

요즘 더럽고 깨지고 망가져서 물건을 버리는 일은 거의 없죠?

동작을 해보니 샤오미는 아주 상태가 괜찮은 상태입니다. 금색 제품(에스모도 외장배터리)은 고장난 상태였습니다.

충전도 안되고 동작이 안되더군요.

많은 경우에 18650 배터리는 한개 또는 두개가 망가지고 나머지는 살아있는 경우가 대부분이기 때문에 제품을 분해해 보기로 하였습니다.

샤오미는 그냥 쓰기로 했고요. 금색 고장난 배터리(에스모도 외장배터리)를 분해하도록 하였습니다.

저야 배터리 빼고 버릴거라서 그냥 막 뜯어 재꼈습니다.

사실 예쁘게 분해를 하시려면 배터리의 바닥 부분을 1자 드라이버로 끼워 넣으면서 뜯어내면 됩니다. 바닥면을 뜯어내고 나서 위쪽으로 쭈욱 밀어주면 내부와 상단이 연결된 케이스가 쭉 밀려 빠지게 됩니다.

끝으로 좌우에 걸쇠로 걸려있는 부분을 재껴서 뜯어 주시면 위의 사진과 같이 깔끔하게 배터리가 나타납니다.

흠~ 러테스팅. 삼성셀이 들어있군요. 아주 굳 이에요~

게다가 배터리도 스팟용접된 게 아닌 그냥 끼워져 있습니다. 수고를 덜었습니다.

배터리도 아주 깔끔하네요.

자 이제 뭐 다 끝났습니다. 바로 충전 들어갑니다.

알리에서 구입했던 만능 충전기에 18650 을 물려 보겠습니다.

음... 충전이 되지 않는다면 한번 살려 봐야 겠습니다.

자 이제부터 오늘 포스트의 2부!

두둥 !  돌아가신 18650 배터리 살리기!!

음 일단 18650 배터리가 고장나는 케이스는 2가지가 있습니다.

1. 종지전압 밑으로 떨어져서 위와 같은 충전기가 인식하지 못하는 경우
2. 종지전압 밑으로 한참 떨어져서 또는 과충전 등으로 인해 내부 가스가 차서 완전 차단되는 경우

입니다.

2번의 경우 살리는 방법이 있기는 하지만 사실 권장하고 싶은 방법은 아닙니다. 2번은 테스터기로 전압을 체크해볼때 0V 가 뜨는 경우인데요. 이런 경우는 그냥 포기하시는게 좋습니다.

1번은 테스터기로 찍어 봤을때 2.4V 미만으로 충전기가 li-ion 전지로 인식하지 못하는 경우 입니다.

한번 제가 주워온 배터리상태를 볼까요?

네.. 역시나 입니다.

이래서는 충전이 되지 않습니다.

어떻게 하느냐 하면요. 간단합니다.

강제로 다른 멀정한 배터리를 하나 연결하던가 3.3V 정도의 정전압 전원을 연결해서 배터리를 충전을 해주면 됩니다.

어디까지요? 2.7V 정도까지만 올려주면 됩니다. 그러면 충전기가 인식을 하게 되는거죠.

전 3.3v 파워서플라이가 있어 바로 연결해 보았습니다.

현재 2.9 볼트가 찍혀있죠?

그럼 그냥 중단하고 충전기에 꼽으면 됩니다.

만약 파워 서플라이가 없으시면 다른 18650 배터리를 하나 이용하면 됩니다.

자 과연 충전이 되는지 확인해 볼까요?

네 부활 했습니다. ㅋㅋ

간단하죠?

저녁에 작업을 했으니 이제 한잠 자고 아침에 확인해 보면 됩니다..

자 그럼 아침이 되서 확인해본 결과를 보여드리겠습니다.

과연 배터리 상태는 ??

두둥!!

캬~~~!!

완벽합니다.

4개를 바로 한세트로 묶어서 사용해도 될 정도입니다. 물론 내부 저항이 약간 높아 뭐 A 급이라 하긴 어렵지만 죽었다 살아난 녀석들 아닙니까? 이정도면 준수하죠.

저는 이녀석들로 아마 RC 카 배터리를 사용할건데요. 2개씩 묶어서 말이죠.

2019/12/27 - [DIY/RC] - Storm Thunder 용 2S1P 7.4v 18650 배터리 DIY

그렇게 막 사용하기에는 조금도 하자가 될게 없습니다.

18650 사기에는 돈이 아깝고 없으면 아쉬운 존재죠. 자 나가셔서 재활용 쓰래기통한번 뒤져봅시다 ㅋ

부끄러우면 지는겁니다. 철판 깔고 그냥 가는거죠. ㅎ

자 오늘은 이만~
