RC카 베터리로 아답터 없이 노트북 켜기

 노트북을 오래 사용하다 보니 배터리도 맛이 갔고 사실상 데스크톱 처럼 사용하고 있습니다.

아답터 없이는 1분도 사용이 불가능한 수준이어서 아얘 빼버린지 오래입니다. 사실상 데스크톱이죠.

어제는 아파트에서 전기 점검을 한다고 하기에 망했다 싶었습니다.

두시간 정도 걸린다는데 저는 배터리가 없으니 노트북이 꺼질 수 밖에 없는 상황이었던 것이죠.

문득... 재미있는 생각이 들었습니다.

"이거 배터리 몇개 직렬 연결해서 전원 포트에 끼우면 켜지는거 아냐?"



ㅋㅋ



생각만 해도 너무 재미있었습니다. 배터리로 아답터 대신 노트북을 켠다고요?? 말도 안되죠.



네. 그럼 당장 시작해야죠.



제 작업실에서 굴러다니는 RC 카 배터리 두개를 가져 왔습니다.

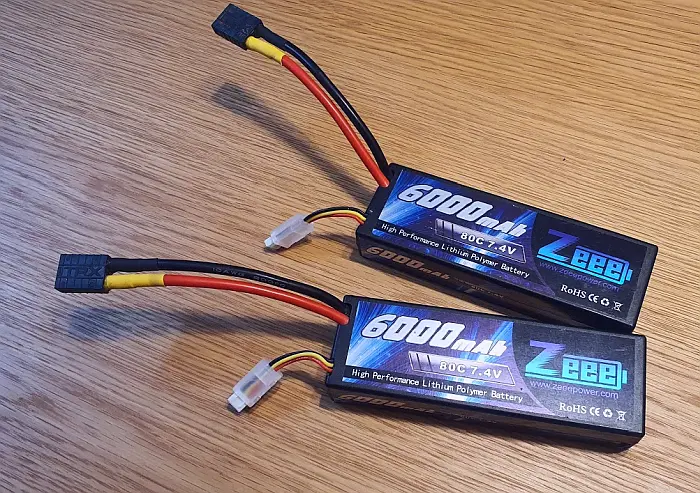

Traxxas 잭으로 작업된 2S1C Li-Po 배터리



1개당 2S1P 인 Li-PO 배터리로 7.4V 이므로 이녁석 두개를 직렬 연결하면 14.8V 가 됩니다. 물론 만충시키면 배터리당 8.4V 이므로 직렬로 연결하면 16.8V가 되는데 이정도면 노트북도 켜지겠다 싶더군요.

제 노트북 전원 아답터는 19V 짜리이지만 실제로 대부분읜 컴퓨터 부품의 전원 소스가 3.3V ~ 12V 정도를 사용하는 것을 감안하면 켜지겠다 싶었습니다. 게다가 노트북용 배터리 자체가 없기 때문에 충전용으로 사용되는 전류 없이 완전히 컴퓨터에만 사용되기 때문에 가능할 것 같았죠.



사실 안켜져도 손해볼것도 없없습니다. 안켜진다면 말이죠.

정격 전압보다 낮은 전원소스를 넣어서 전자기기가 죽는 경우는 거의 없다고 보셔도 됩니다.



한가지 주의 할 것은 RC 카용 LI-PO 배터리 자체가 방전률이 무시무시하게 큰 만큼 작업하면서 합선이 되지 않도록 테스트를 해야 했습니다. 또 한가지는 노트북 아답터 짹은 일반적인 5V, 12V 제품과 모양이 다른경우가 많기 때문에 구경이 맞는 DC 짹이 있는지를 먼저 확인해보아야 합니다.



뒤적뒤적



뒤적



거린 끝에...



부품 통을 10여분간 뒤진 후 정당한 잭을 찾았습니다.



준비는 완료 되었습니다.

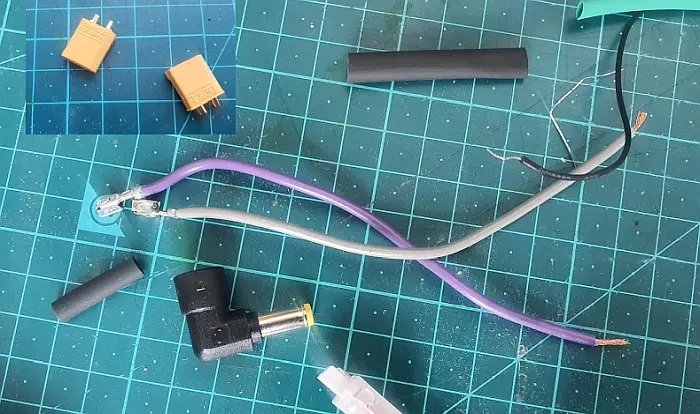

오늘 사용될 재료는 아래와 같습니다.

• RC 카 용 2S1P 7.4V LI-PO 6000mha 배터리
• TX30 짹 2개 (암놈)
• 적당한 크기의 핀헤더가 달려있는 전선
• 노트북 DC 잭와 크기가 맞는 정채불명의 DC짹 (숫놈)
• Traxxas 짹 --> XT30 짹 연결 케이블 (제 RC 카를 traxxxas 잭으로 변경해 놓았기 때문이죠)
• 수축튜브 약간

완성된 사진은 아래와 같습니다.

쨔쟌~

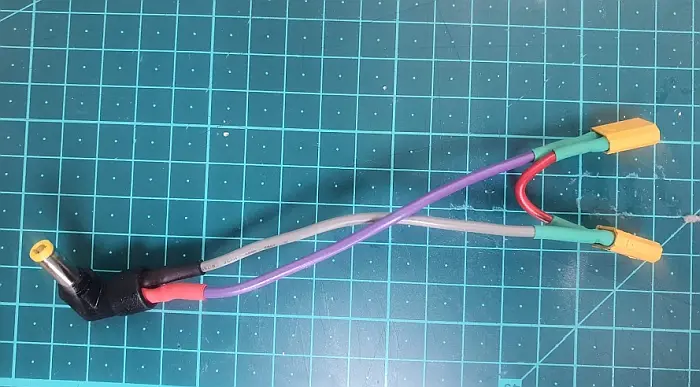

10분만에 제작한 RC 배터리 2개를 직렬로 연결하기 위한 케이블 DIY, TX30잭으로 작업되어 있다.



좀 허접한것 같지만...

잘 되겠죠.

배터리는 전에 알리에서 구입한 배터리 분이 두분 참여해 주셨습니다.

2019/09/06 - [DIY/RC] - [구입후기] 알리 리튬 폴리머 베터리 구입기

[구입후기] 알리 리튬 폴리머 베터리 구입기





요렇게 작업된 케이블을 전원이 꺼진 노트북에 꼽고 배터리 2개를 연결한 뒤 전원을 켜보았습니다.



두구두구



두구두구

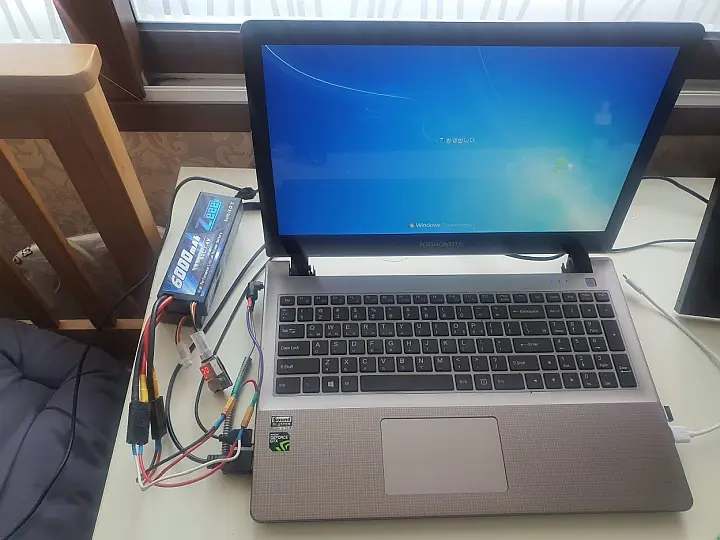

RC 카 용 배터리(충전지)로 노트북이 켜질까요???



쨔쨘~

네 RC카 배터리로 노트북이 켜졌습니다.

ㅋㅋㅋ 잘 되네요.



노트북 배터리로 켜진것 아니냐고요?

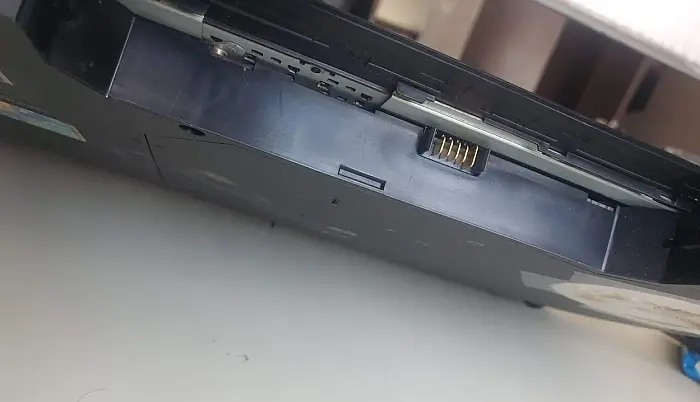

배터리 자체를 빼서 버린 노트북. 노트북 배터리 따윈 없다. 그냥 데스크탑 임



제 노트북은 배터리가 맛이 간 뒤 무겁기만 해서 아얘 배터리를 빼서 버렸습니다. (물론 18650 적출 용으로 사용했죠)



네 결론은 RC 카 베터리로 노트북이 켜졌습니다.

여기서 또 궁금증이 발동하였습니다.

사실 6000mah 배터리는 워낙 방전률도 좋고 몸값도 비싸신 분이기 때문에 켜졌다 생각 될 수 도 있었습니다.

여기서 제가 궁금해 진 것은 말이지요...



얼마전에 재활용품 장에서 주워온 외장 배터리용 18650 (재생품)을 이용해서도 노트북이 켜지고 정상 동작 하는가 였습니다. 이것도 된다면 정말 어디 나갈때 아답터가 필요치 않은거자나요... ㅋㅋ

2019/12/27 - [DIY/RC] - Storm Thunder 용 2S1P 7.4v 18650 배터리 DIY

Storm Thunder 용 2S1P 7.4v 18650 배터리 DIY

그냥 쬐그만 배터리 몇개 챙겨 나가서 RC 카도 하고 필요하면 노트북도 사용하고 말이지요.



그래서 바로 가져와서 테스트를 해보았습니다.

제가 케이블 잭을 TX30 으로 작업한 이유가 여기에 있습니다.



전에 제가 배터리 재활용 한답시고 18650 배터리를 이용해서 RC카용 베터리를 만든다고 말씀 드렸었는데요.

2020/03/03 - [DIY] - [재활용] 버려진 외장배터리에서 18650 적출하기, 부활시키기

[재활용] 버려진 외장배터리에서 18650 적출하기, 부활시키기

이렇게 재활용한 배터리로 아답터 없이 노트북이 켜지느냐 하는 것이지요.





바로 테스트 들어갑니다.





두구두구



두구두구

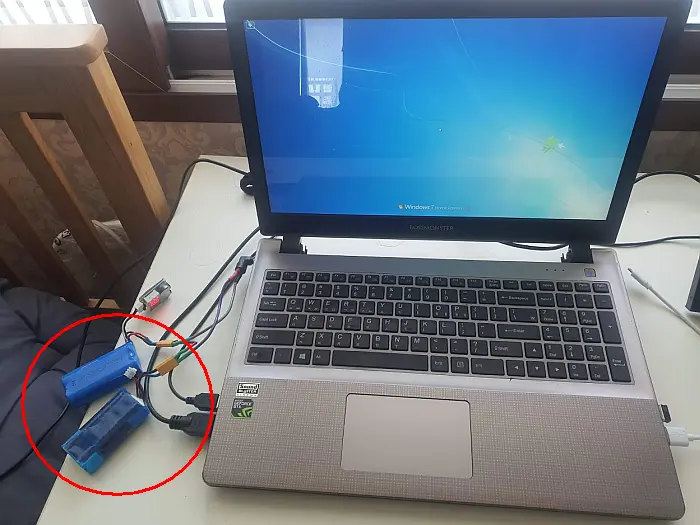

재활용 18650 배터리와 rc 카 용으로 딸려온 18650 배터리 4 개로 노트북이 켜진 모습

ㅋㅋㅋㅋㅋㅋㅋㅋ

이것도 됩니다.

저 두개의 배터리가 각각 용량도 차이가 크고 이미 7.5v 정도로 전압이 많이 떨어진 상태라 테스트를 오래 하지는 않았는데요. 저렇게 노트북과 듀얼 모니터까찌 usb 전원으로 켜지고도 남네요.

정말 재밌지 않습니까? 그동안 왜 노트북을 데스크탑처럼 사용하면서 아답터에 그렇게 신경썼는지 모르겠네요. ㅋㅋ



아... 테스트를 하면서 저도 웃었습니다. 너무 재밌어서요..



물론 동작 중 저전압 문제로 노트북이 꺼진다거나 하는 불상사가 염려되어 각 7.2v 미만으로 떨어질때까지 돌려본 것은 아닙니다만 급할때 배터리도 없고 아답터도 없으면 저런 케이블 하나 만들어서 rc 카 배터리와 함께 가지고 다니면 어디서든 노트북을 켤 수 있다는 것은 정말 재미있는 사실이 아닌가 생각됩니다.



참고로 위에 말씀 드렸던 아파트 정전 사태에 대비해서 rc 카 배터리를 만충 시켜서 사용했는데요. 노트북을 켜고 듀얼 모니터로 사용하면서 약 2시간 가량 사용하고 나니 배터리당 7.3v 정도로 떨어져 있는 상태에서 다시 집에 전기가 들어왔고 일상으로 복귀를 하였습니다. 물론 어떤 프로그램을 사용하느냐, cpu 가동률이 얼마인가에 따라 다르겠지만 급하게 사용하기에는 너무 재미있고 쓸모있는 경험이었습니다.



다음에는 휴대용 외장 배터리로 이런 시츄에이션이 가능한지 테스트를 해 볼 계획입니다.

생각만 해도 너무 즐겁지 않으신가요? ㅋㅋ

재미 있으셨으면 공감 부탁드리고 궁금하신 부분이 있으면 뎃글로 남겨 주시면 답변 드리겠습니다.



감사합니다.





마치고 나니까 이건 뭐 '매드 사이언티스트' 가 아닌가 싶네요. ㅋ

그냥 저 혼자 미쳤던건지도.. ㅋ
