Storm Thunder 용 2S1P 7.4v 18650 배터리 DIY

RC 카를 가지고 놀다가 중간에 배터리가 떨어지면 정말 김이 팍 샙니다.

항상 잊지 말고 챙겨야 할게 바로 배터리인데요. 이 배터리가 항상 계륵 같은 존재 입니다. 내차에 맞는 배터리를 구입하자니 해외 배송은 불안하고 국내에서 사자니 가격이 만만치가 않죠. 막상 여러개를 구입하고 나면 실제로는 몇개 사용하지도 않습니다. 나가자마자 견적이 나는 경우도 있고요. 상황이 여의치 않아 생각보다 짧게 놀다오는 경우도 허다하죠.

그런 의미에서 storm thunder 차량은 저렴한 가격 못지 않게 배터리도 아주 착합니다. 우리 주변에서 너무나 흔하게 볼 수 있는 18650 배터리를 이용하기 때문인데요. 하나 걸리는건 이게 그냥18650 배터리가 아니고 2S1P로 연결된 7.4V 배터리라는 점입니다.

2019/12/23 - [DIY/RC] - [대륙의 실수] 가성비 RC 카 Storm Thunder, HS118311

[대륙의 실수] 가성비 RC 카 Storm Thunder, HS118311



그래서 오늘은 18650 배터리를 2개 연결하여 7.4V 배터리를 만드는 방법을 안내해 드리려 합니다. 물론 당연히 밸런스 충전 짹은 기본으로 달아줘야겠습니다.

자 준비물은 아래와 같습니다.

• 노트북 배터리, 무선 청소기 등에서 적출한 18650 배터리 2개
• 3 pin JST 짹 숫놈 (2.54mm)
• XT30 짹 암수 (요건 옵션입니다)
• 니켈플레이트 (배터리팩 제작용, 없으면 전선으로 해도 됨)
• 납, 플럭소, 인두, 수축튜브 약간 ..

요정도 입니다.



일단 7.4V 배터리가 밸런스  충전을 기본으로 지원해주는게 좋습니다. Storm Thunder 차량에 번들로 오는 충전기도 기본적으로 밸런스 충전형태로 충전을 해주기 때문입니다.

그럼 밸런스 충전을 위한 배선이 필요하겠죠?

2S1P 밸런스 충전을 위한 배터리 배선은 아래와 같이 됩니다.

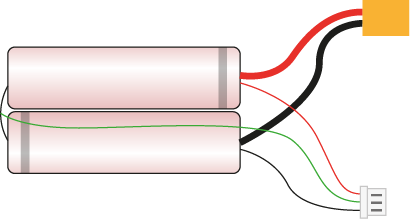

2S1P 배터리 배선도



어려울 것 없죠? 간단합니다. 직렬로 연결된 전체 배터리의 + 끝부분에 메인 전원 + 선을, 직렬연결 전체 - 끝부분에 메인 전원 - 를 연결해주시면 되고요. 밸런스 케이블로 사용할 3Pin 케이블 역시 제일 끝 + 부분 부터 배터리 사이사이마다 순서대로 선을 연결해주면 끝입니다. 메인 전원은 좀 굵은 선을 사용해주는 것이 좋고요. 밸런스 충전용 케이블은 얇아도 상관 없습니다.

암튼 2S1P 배터리에는 3선이 필요하고요, 3S1P 에는 4선이 필요하게 됩니다. 연결하는 방식은 똑같습니다. 직렬로 연결하고 사이사이 + 부터 순서대로 밸런스 충전용 선을 연결해주면 되죠. 요즘 고성능 RC 카는 8S 배터리까지 사용하던데요. 만약 8S 를 배터리하나로 만든다면 밸런스 충전 케이블은 9pin 짜리가 필요하게 됩니다. 단일 8S 배터리가 있기는 한지 모르겠지만요. 아마 4S 를 두개 직렬로 사용하겠죠?



배터리 부분에 납땜 하시는게 조금 불안하실 수 있는데요. 어렵지 않습니다. 배터리 끝부분 용접할 면을 깨끗하게 닦아준뒤 사포로 살살 문질러 주시고요. 플럭소를 발라준뒤 인두에 납을 뭍혀서 살짝 갖다 데면 촵 하고 붙습니다. 뭐 집에 스팟 용접기가 있으시면 그걸 사용하시는게 좋겠지만 그런거 다 갖추면 어찌 DIY 를 하겠습니까. 그냥 적당히 하면 됩니다. 오래 지지고 있는게 아니면 배터리에 큰 문제는 없을 거에요.



암튼 뭐 이정도 입니다.

그럼 만든 사진을 보여드릴께요.

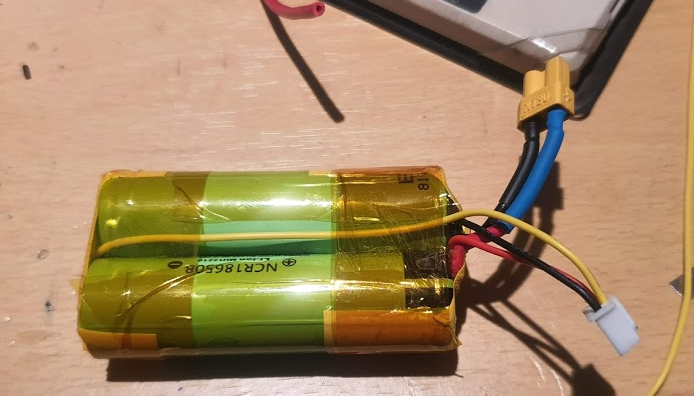

막상 만들면 지저분한 DIY 배터리, 배터리용 수축 커버가 있으면 좋겠습니다.



전 중국에서 예전에 구입했던 3300mah 짜리 대용량 18650 배터리를 두개 연결 했습니다.

그리고 저는 짹을 XT30 짹을 이용하였는데요. 예전에 WPL RC 카에 사용하려고 여러개 사두었었기 때문에 배터리를 여러개 만들어 사용하려고 아얘 XT30 짹으로 제작을 하였습니다. 저런 형식의 짹은 잘못 끼워질 염려가 없고 대용량의 전류를 흘려주는데 유리하며 접촉면이 넓어 안정적인 전류가 흐를 수 있습니다. 케이블이 굵어도 소켓의 핀이 얇다면 소용 없겠죠? 참고로 XT 짹은 XT 60 과 XT 30 규격이 있는데요. 크기만 다르고 생김새는 비슷합니다. 스톰썬더와 같이 소형 RC 카에 XT60 짹은 다소 부담스러운 사이즈죠.

어쨌든 배터리 짹을 바꿨다면 차량에도 당연히 XT30 짹 암놈으로 바꾸어야 겠지요?

과감히 잘라줍니다.

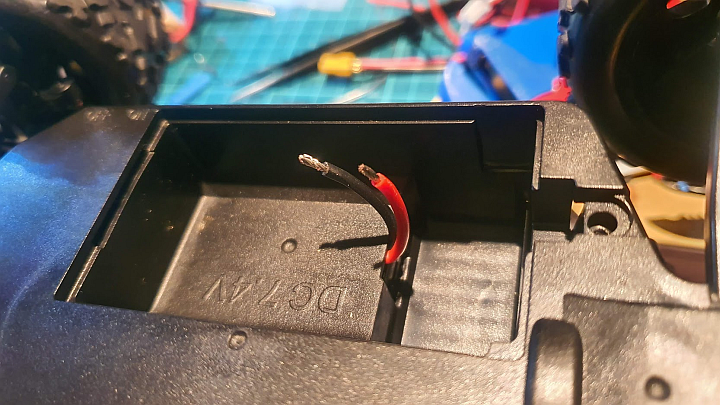

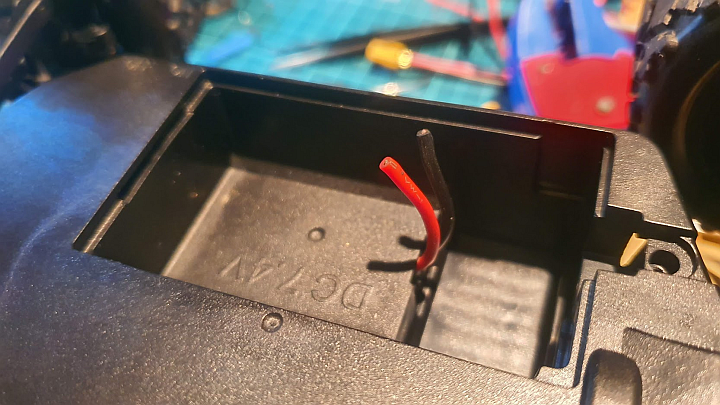

기존의 소켓은 망설임 없이 잘라 냅니다. 가능하면 끝부분으로 잘라줍니다.





짧은 선의 피복을 벗기겨면 와이어 스트리퍼가 있는 것이 좋다.

끝부분 피복을 벗겨 주시고요. 납을 미리 좀 입혀주시면 좋습니다.



+ 극 납땜 작업 완료

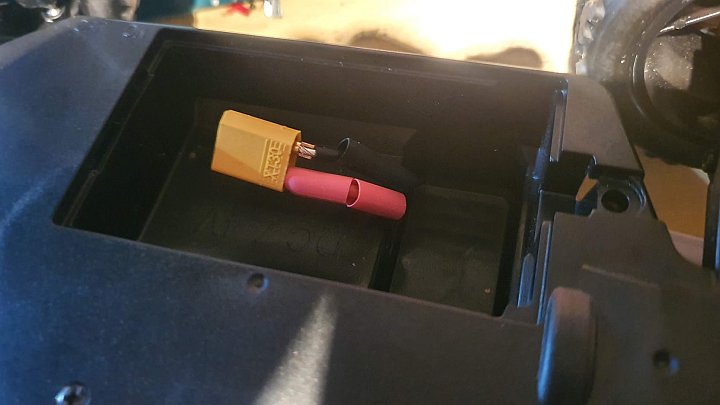

한쪽씩 작업을 해주시면 되는데요. 저처럼 미리 수축튜브를 끼워주시고 작업을 하시면 됩니다. XT30 짹은 전선이 들어갈 자리에 홈과 함께 구멍도 있어서 작업하기가 수월한 편 입니다. 구멍에 살짝 선을 미리 끼워 주시고 납을 입혀 주시면 됩니다.

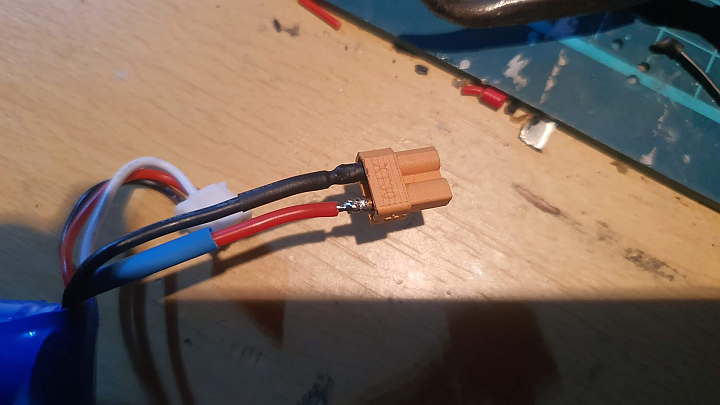

잭 작업 완료



- 극도 마저 작업해 줍니다.





그리고 당연히 순정으로 들어있던 배터리도 짹 작업을 해주어야 겠지요?

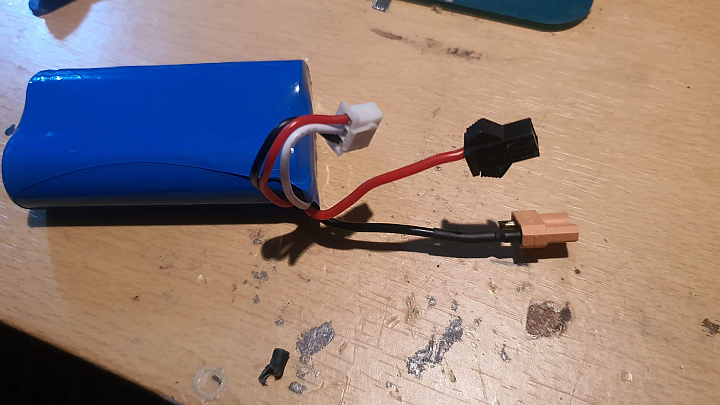

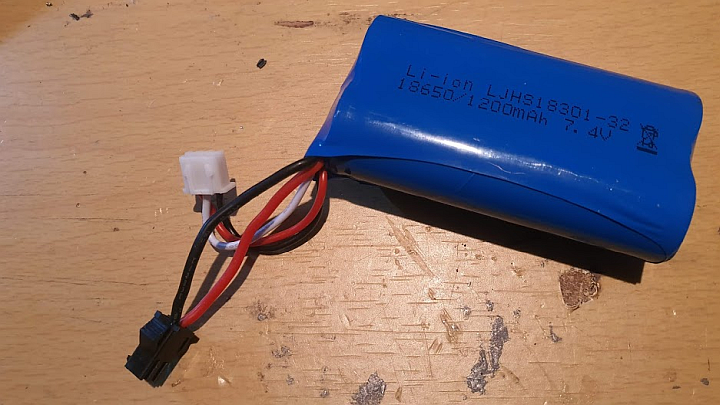

스톰 썬더에 들어 있는 순정 7.4v 배터리





- 극 먼저 작업을 합니다.

합선의 위험이 있으므로 한쪽씩 작업을 해줍니다.  수축튜브 먼저 넣어주고 작업하는 것 잊지 마세요.

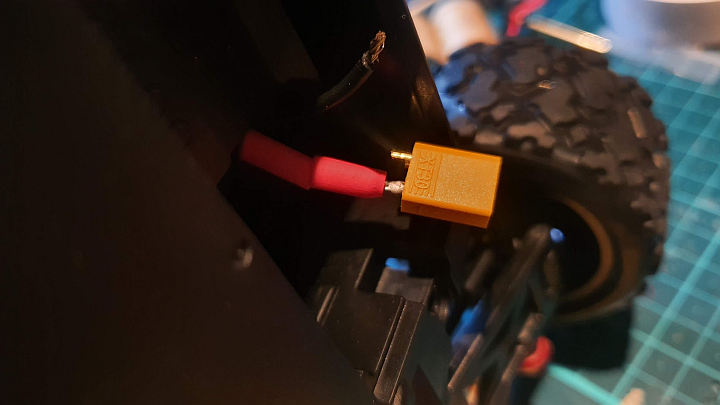

+ 극도 작업 완료

다른 한쪽도 마저 작업을 해주면 완료.

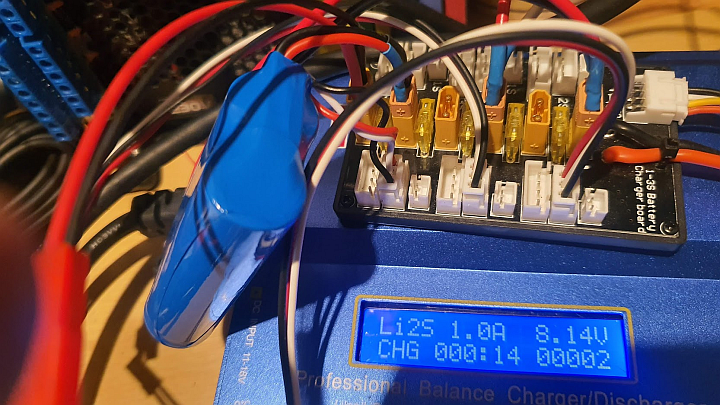

밸런스 충전기로 충전 가능합니다.



요렇게 하면 가지고 계시는 고성능 밸런스 충전기로도 쉽게 충전을 하실 수 있답니다.



이상으로 2S1P 밸런스 충전 배터리 DIY 하는 방법을 소개 해 드렸습니다.
