[DIY] DC 전압/전류량계 튜닝 하기

알리에서 DC 전류량계를 하나 구입하였습니다.

전자 제품 쪽 DIY 를 하다보면 현재 만들어진 제품이 어느정도의 전류를 소모하는지 궁금할때가 있는데요. 불행히도 제가 가지고 있는 테스터기에는 전류량 측정 기능이 없는 제품이거든요. 물론 전류량 측정하는 테스터기가 하나 있으면 좋긴 하겠으나 간단한 전류 측정기가 있다면 좋을 것 같아 하나 구입하였습니다. 물론 가격도 매우 저렴합니다.

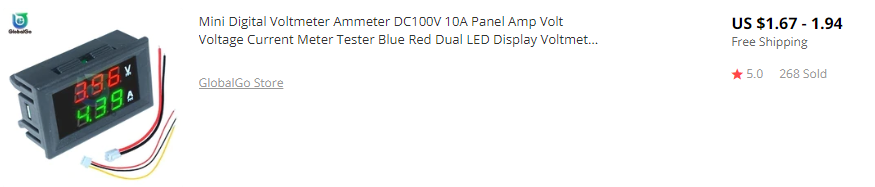

구입한 제품은 아래의 모델인데요.

매우 저렴하며 무료배송입니다. 안타까운 일은 동일한 제품을 국내에서 구입하시면 약 1만원이 조금 넘는 가격에 배송비2500원도 따로 붙으니 시간이 좀 걸리더라도 알리에서 구입하시는게 좋겠습니다.







제품을 보면 생긴선 간단해 보이지만 사용하기 위하여 결선 하는것이 영 사용하기 귀찮은 형식입니다.

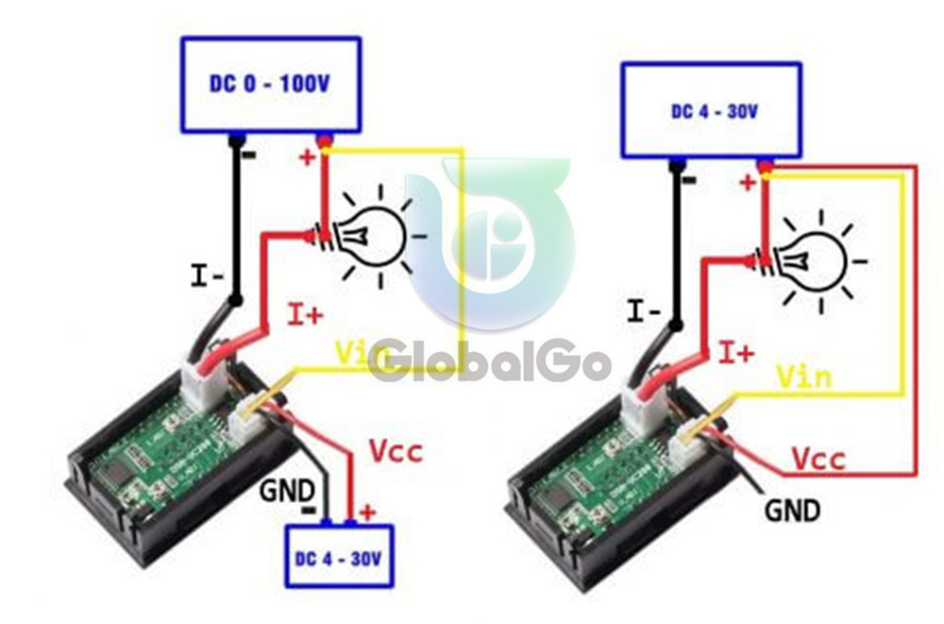

아래와 같은 방식으로 연결하라고 안내가 나오는데요. 오른쪽방법으로 테스트를 해보았고 정상 동작은 되었는데 역시 불편하더군요.

그래서 작은 PCB 에 터미널 블럭과 함께 연결하여 간단하게 사용할 수 있도록 튜닝을 해보았습니다.

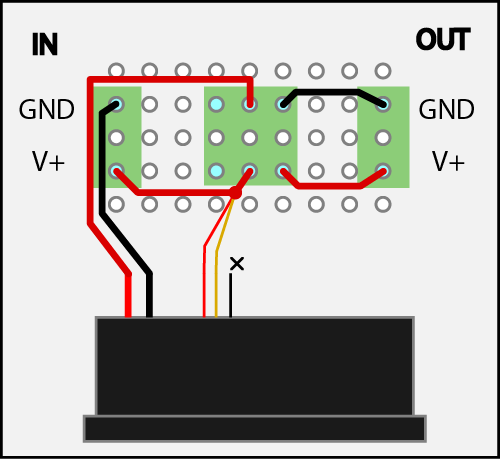

배선을 한 사진입니다. 좀 복잡한데요. 아래의 실제 배선형태를 참고하시면 되겠습니다.

가운데 초록색 네모 박스는 2채널 푸쉬타입 토글 스위치 입니다.





총 5개의 선이 있는데 그중 얇은 GND 는 연결하지 않아도 잘 동작하는 것을 확인하였습니다.



배선을 완료하고 상단에 순접으로 부착을 해주었습니다. 어때요 뒷부분도 깔끔해 졌죠?



전면부 기준으로 좌측이 입력단, 우측이 출력단이 되겠으며 중간에 푸시형 토글 스위치로 전원을 켰다가 껐다 할 수 있습니다.

 입력부와 출력부가 혼동되지 않도록 마킹을 해주었습니다.

이렇게 하면 전원부에 선 두가닥 연결, 출력부에 두가닥 연결하는 것으로 바로 사용이 가능합니다.

현재 제작중인 Traxxas UDR 의 전면부 라이트를 연결하여 테스트 중인 모습입니다. 전압이 8.5V 가 나오고 있는데 수치가 좀 잘못 나오고 있습니다. 실제 테스터기로 측정해보면 8.4V 가 나오고 있고 18650 리튬이온 전지 2개를 만충한 후 직렬로 연결하였으므로 실제 전압도 8.4V 가 정상이어야 합니다. 갑자기 신뢰도가 뚝 떨어지네요. -_-;;

암튼 라이트 모듈 2개를 동시에 켰을때 0.17A 정도 소모하는 것으로 확인되었고 18650 배터리가 약 3000mA 가량 전류를 보낼 수 있으므로 일반적으로 RC 카에 장착하여 사용하는데는 전혀 무리가 없을 것으로 확인 되었습니다.



전류계 연결 어렵지 않습니다. 편리한 DIY 생활을 위한 DIY  였습니다.

조만간 AC 전류량 측정기 리뷰도 올려보도록 하겠습니다.
