오늘은 간단하게 직접 DIY에 사용할 드레멜을 만들어 볼 계획입니다.
드레멜 같은 고속 전동공구가 있는 것과 없는것은 DIY 과정에 있어 하늘과 땅 차이라 할 수 있을 만큼 있으면 매우 편리한 공구 입니다.
직접 구입해서 사용하는 것도 좋겠지만 오늘은 버려진 청소기를 분해하여 얻은 모터를 이용하여 드레멜을 제작해 볼 계획입니다.
필요한 재료
- 버려진 핸디형 진공 청소기
- 미니 드릴 척 (알리익스프레스, 본인의 모터 샤프트의 직경에 맞는 제품을 구입해야 합니다.)
- 재활용 18650 배터리 2개
- DC-DC 컨버터, 전압 강하용
- 104k 가변 저항 (속도 조절용)
- 전원 스위치
- 18650 배터리 케이스
재료가 많이 필요치도 않습니다. 모터와 18650 배터리를 제외하면 나머지 부품은 다 합쳐야 5000원이 되지 않죠. 오천원도 안되는 금액에 무선 드레멜을 하나 장만 한다면 괜찮지 않습니까?
어쨌든 부품도 몇개 없고 하니 제작도 간단 합니다. 배터리 케이스의 + - 선을 스위치와 모터, 보드등의 각 부분에 납땜해주는게 전부입니다.
나머지는 본드로 고정하고 전선을 연결하면 되는 것이지요.
드레멜로 사용하기 위하여 반드시 필요한 부품이 있습니다. 바로 비트를 고정해주는 척(chuck) 이 있어야 합니다.

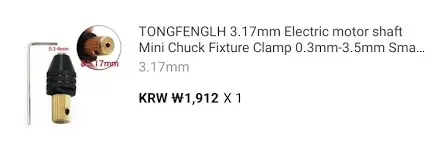

앞쪽에 드릴비트나 원형톱, 각종 연마용 비트를 연결하기 위하여 사용되는 부품인데요, 모터 샤프트의 직경을 측정한 뒤 알리에서 적당한 제품을 구입하였습니다.
참으로 저렴합니다..
모터 샤프트에 끼우로 육각렌치로 번데기 볼트를 조여주면 됩니다.
DC 브러시 모터의 속도 조절은 여러가지 방법이 있겠지만 간단하게 주어지는 전압을 조정하는 것으로 조정이 가능합니다. 전용 드라이버가 있다면 좀더 유연하게 사용이 가능하겠지만 드레멜처럼 간단한 공구에는 사실 그런것 필요 없습니다.
저는 그냥 단순하게 전압 강하용 보드를 하나 붙여 주었습니다.
속도 조절을 위한 전압 조절 보드와 보드에 있는 가변 저항을 떼어내고 볼륨 타입 가변저항을 달아 좀더 전압 조작을 쉽게 해주는 정도가 전부 입니다.

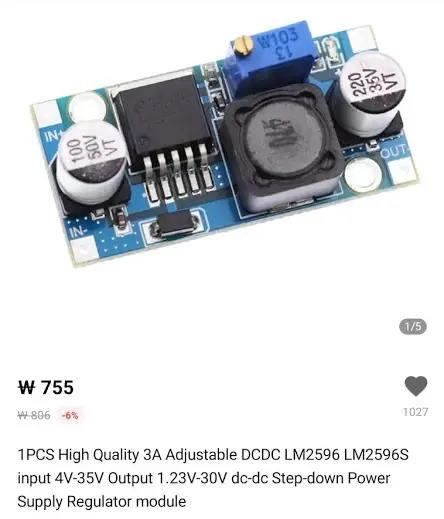

DC-DC 컨버터는 아래의 제품을 이용했습니다.
저렴하죠? 입력단에 DC전압을 걸어주고 위에 보이는 파란색 가변저항을 돌려 주게되면 출력단에 낮아진 전압이 출력됩니다. 저의 경우 7.4V 전압을 걸어주게 되면 출력은 0 ~ 6V 정도의 출력이 나오더군요. 약간 부족한 감은 있긴 하지만 너무 강해도 위험할 수 있어 적당히 타협하고 사용중입니다. 입력 전압을 높이면 좀더 훌륭할 것 같긴 하지만 배터리 3개가 들어가는 케이스도 없고 테스트 해보니 사용에 큰 문제는 없을 듯 하여 그냥 제작하기로 합니다.
참고로 완성 사진에는 저 파란색 가변저항을 대신하여 104K 볼륨용 가변저항을 이용하여 속도 조절을 하였습니다. 핀은 순서대로 세개를 차례로 연결하면 되는데 방향이 바뀌어도 큰 상관은 없습니다. 시계 방향으로 돌리면 속도가 올라가는 것이 바뀌는 것 뿐 다른 차이는 없습니다.

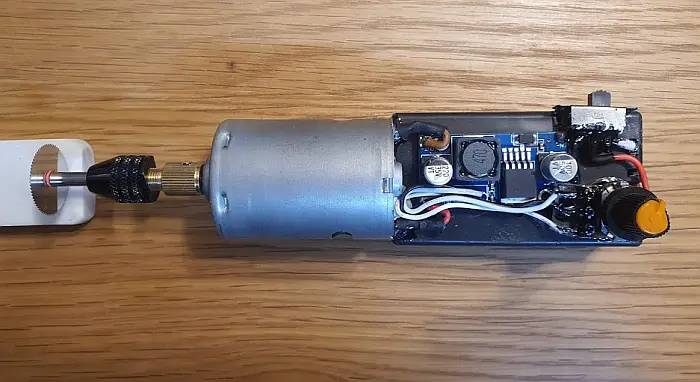

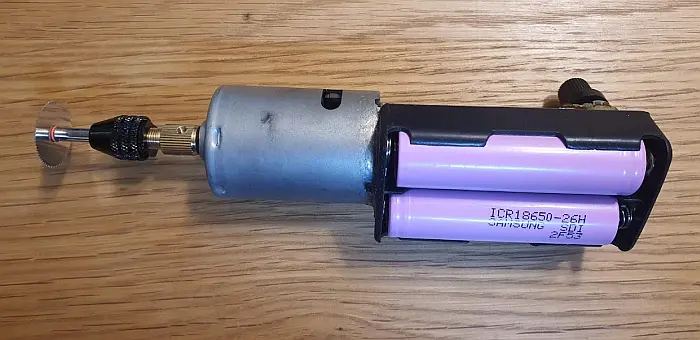

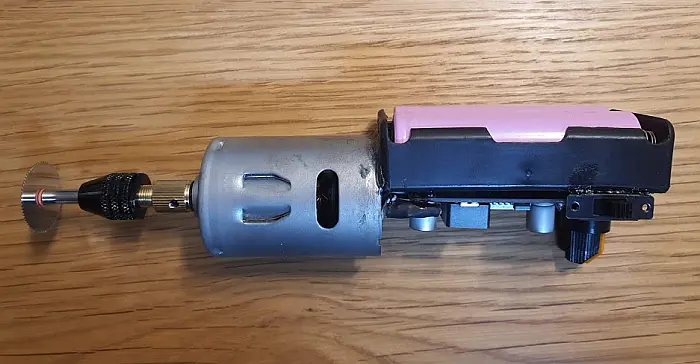

완성된 사진을 볼까요?

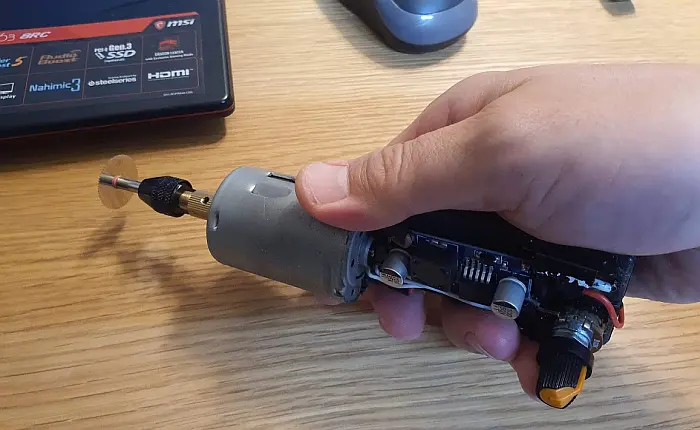

배터리 부분을 위의 사진과 같이 잡고 사용하면 되는데요, 배터리와 모터의 발열 체크를 자동으로 할 수 있습니다.
좀 사용하다 보면 손이 따끈따끈해지거든요 ㅋ
아래쪽의 가변 저항을 돌려주면 모터의 속도가 변합니다. 전압이 조금 부족하여 완전 초고속은 아니지만 그만큼 안전하게 오랜 시간을 사용할 수 있을 것이라 생각해 봅니다.
제 블로그에 보면 자주 등장하는 소재가 바로 재활용, 재사용, 페품활용 등에 대한 주제 입니다. 여러분 환경을 위하여 우리가 사용했던 물건 들을 버리기 전에 한번 더 아이디어를 발휘하여 새로운 생명을 부여하는 것은 어떨까요?
이렇게 초간단 DIY 드레멜 제작기를 마칩니다.
