개발하는 디자이너의 DIY 일상

어렸을적 위대한 발명가, 과학자 하면 단연 손꼽는 일인자가 있었는데 누군가 물어본다면 100 이면 100 다 토마스 에디슨을 떠올릴 것입니다.. 그런데 커보니 에디슨은 발명가나 과학자라기보다는 사업가에 가까운 사람이었고 정반대 편에 니콜라 테슬라라는 진정 위대한 과학자가 존재함을 알게되었습니다.

테슬라의 위대한 발명품중에 단연 인지도 최강 아이템.

바로 테슬라 코일 되시겠습니다.

제가 과학도도 아니고 테슬라코일의 원리나 구조에 대해 이야기할건 아니고요. 알리익스프레스에서 2000원 정도의 저렴한 가격에 구입할 수 있는 킷이 있어 구입을 해 보았습니다.

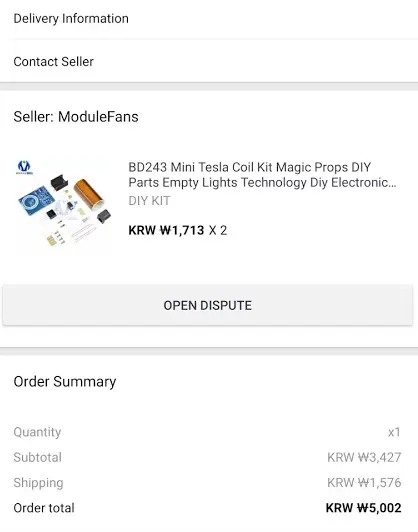

일단 배송비가 있어 2세트를 주문 했는데 배송비까지 모두 해서 5000원 정도에 구입을 하였습니다.

약 1달여가 지나 도착했고.... 아래와 같이 포장이 되어 있었습니다.

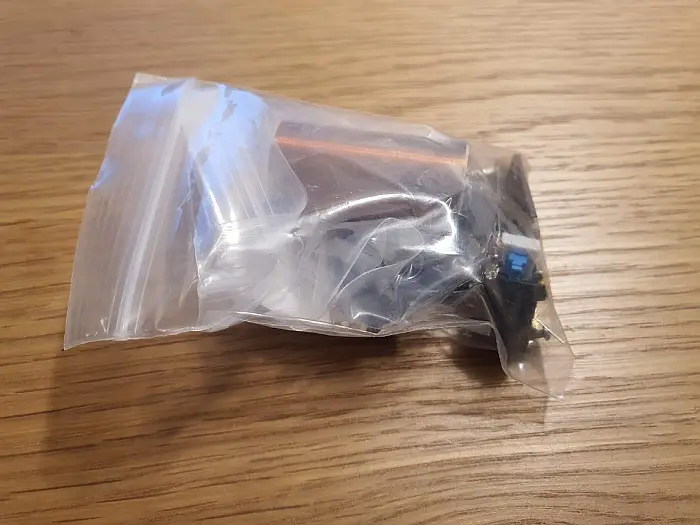

그냥 비닐백에 싸여 왔습니다. 물론 알리 특유의 회색 비닐백안에 들어있었습니다.

음.. 좀 조잡한데?

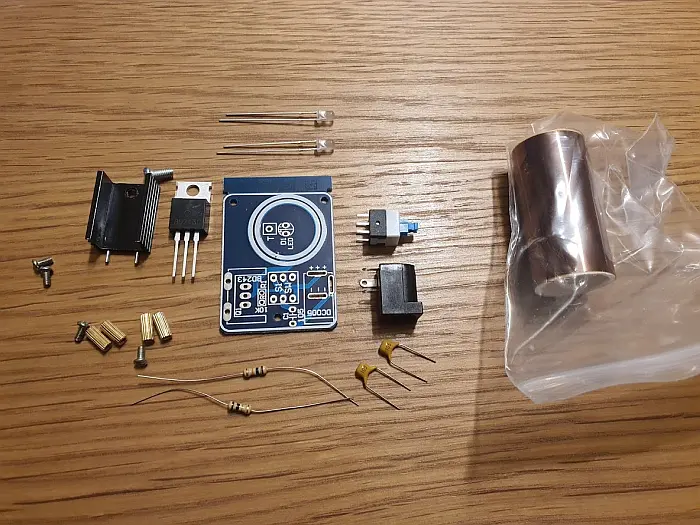

부품은 별거 없습니다만.... 별도의 조립 설명서 같은건 없군요...

음... 조립 설명서가 없다라...

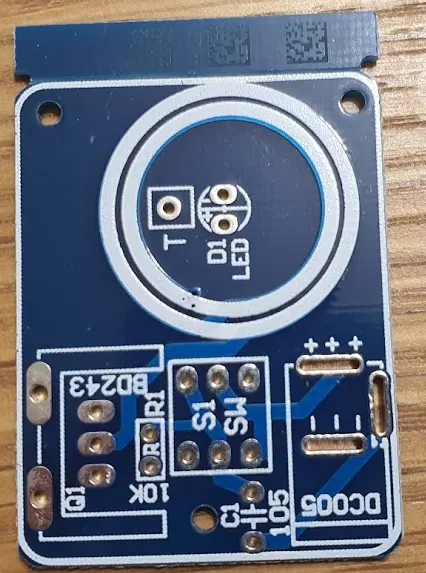

보드에 뭔가 적혀있는 것을 자세히 봤습니다.

음.. 대략적으로 감은 오는데...

네 어려울 건 없네요.

그냥 생긴데로 끼우면 되는거였습니다.

딱히 잘못 조립할 수있는 유일한 부품은 LED 군요.

다행인건 보드에 표시가 되어 있고 LED 의 극성을 구분하는 것은 쉬운 일이니까요. LED 안쪽을 자세히 보면 핀과 연결된 부분이 보이는데 넓은 면이 - 입니다. 다리 길이로 보면 긴쪽이 + 가 되지요.

그레서 바로 조립해 보았습니다.

조립하는데에는 15분도 걸리지 않습니다. 제가 어렸을 적 라디오 키트 조립 같은게 유행했었는데 말이죠. 그 시절의 저였다면 초등학생이지만 가능한 간단한 조립입니다.

참고로 코일 원통에 선이 위로 한가닥 아래로 한가닥이 나오는데요. 보드에는 T 라고 써있는 부분에 한가닥만 연결하시면 됩니다.

다른 한가닥은 바로 스파크를 내뿜는 곳이죠.

그리고 코일통과 보드는 따로 고정해줄 수 있는 구조가 없기 때문에 실리콘이나 본드로 붙이셔야 합니다.

저는 E7000 본드로 고정을 해주었습니다.

어쨌든 2개를 샀으니 하나는 아들내미에게 기회를 한번 줘 볼까 합니다.

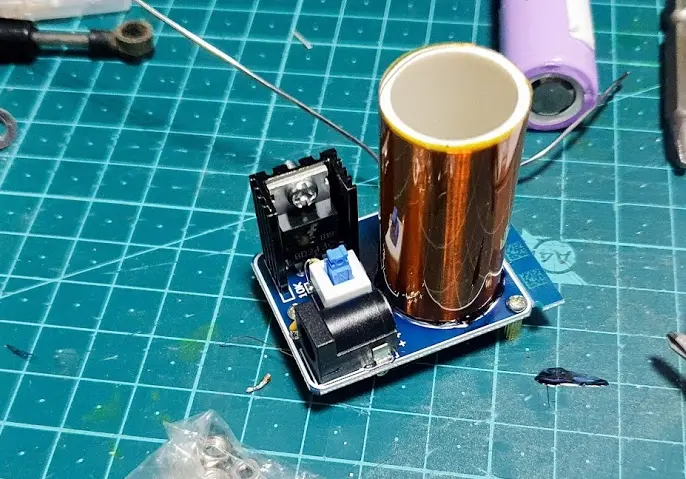

드디어 조립완료

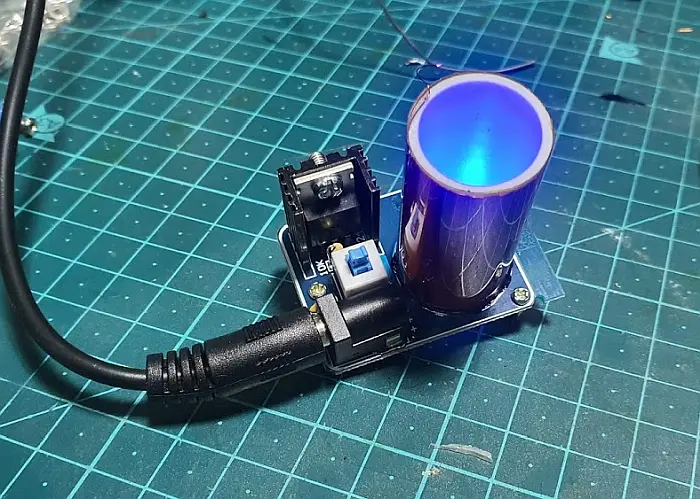

굴러다니는 12V 아답터를 연결해주니 안쪽의 LED가 켜지면서 동작이 되네요. 가운데 보이는 스위치로 껏다 켰다 할수도 있습니다.

자 이제 테슬라코일임을 즐겨야겠지요?

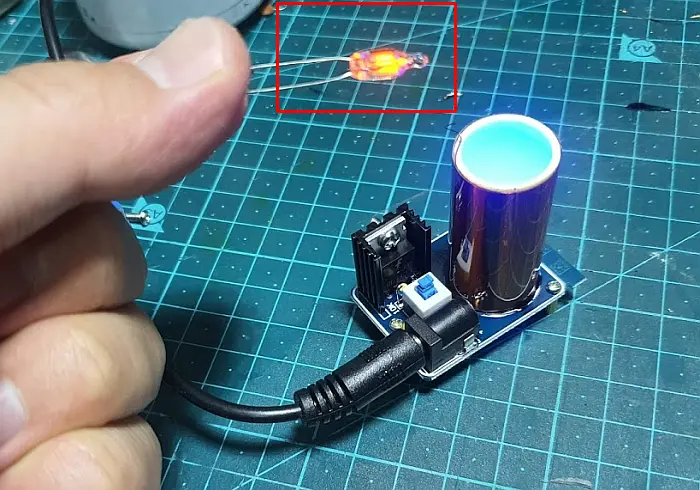

동봉되어 있는 부품중에 할로겐 전구 같은 전구가 하나 있습니다.

그 전구가 바로 테스트용 전구인데요. 테슬라 코일을 동작시키로 가까이 가져가면 불이 켜지는것을 테스트 해보기 위한 재료입니다.

두구두구

드디어 사진이나 영상으로만 보던걸 제 손으로 해보는 군요.

두구두구두구..

쨔쨘~ ㅋㅋ

올~~

진짜 되는군요.

그럼 진짜배기 테스트를 해봐야 겠지요?

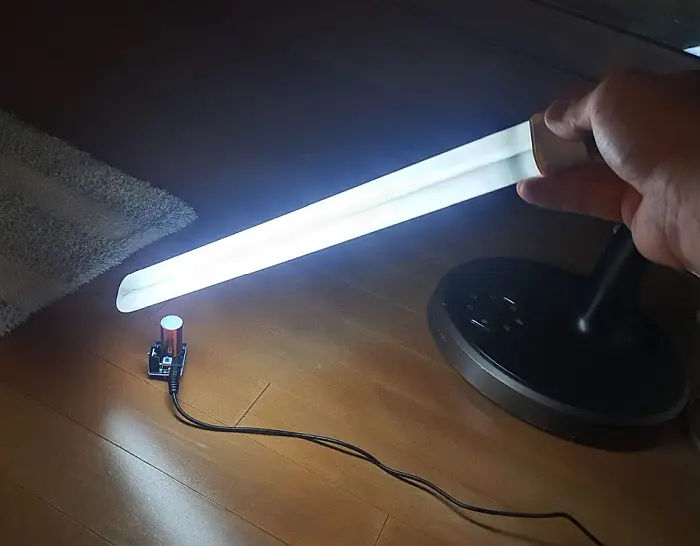

형광등을 하나 준비합니다. 굴러다니는 삼파장 등이면 됩니다.

두구두구

올~~~~

ㅋㅋㅋ

정말 재미있네요.

내일은 아이들에게 신기한 장면을 좀 보여주어야 겠습니다.

상단에 코일 끝부분에서 스파크가 나오는데 ... 음.. 사진이 제대로 찍힌게 없어서 올리지는 못하겠네요.

나중에 제대로 나온 사진이 있으면 본 포스트에 추가하도록 하겠습니다.

오늘도 재미있는 놀거리를 하나 만들었습니다. 만들기도 쉽고 가격도 저렴하고요. 아이들과 니콜라 테슬라라는 과학자에 대한 이야기를 나누어 볼수도 있겠네요.

그럼 오늘의 포스팅을 마치겠습니다.
