[DIY] 아두이노로 통합(만능) 리모콘 만들기 3/3

아두이노로 통합(만능) 리모콘 만들기 3/3 이라 쓰고 왠지 이번 포스트에서 끝나지 않을 것 같은 느낌이 강하게 듭니다. 지난 포스트에서 아두이노 IR 센서를 이용하여 신호를 해킹하고 또 필요한 신호를 따서 기록하는 것까지 소개해 드렸는데요.  해당 포스트는 아래 링크를 참고해 주세요.

2019/11/10 - [DIY/Arduino] - [DIY] 아두이노로 만능 (통합) 리모콘 만들기 1/3

[DIY] 아두이노로 만능 (통합) 리모콘 만들기 1/3

2019/11/10 - [DIY/Arduino] - [DIY] 아두이노로 통합(만능) 리모콘 만들기 2/3

[DIY] 아두이노로 통합(만능) 리모콘 만들기 2/3



이번 포스트에서는 본격적으로 SW 를 설계하고 HW 를 만들어가는 과정을 소개해 드릴까 합니다.

먼저 조사했던 여러가지 기능을 모두 소화하기에 아두이노의 입력핀은 너무 적기 때문에 기기 전환 버튼같은 기능을 두어서 버튼은 동일한 레이아웃을 가지고 아두이노의 동일한 핀으로 입력 신호가 들어가더라도 실제 출력해주는 IR  신호는 다르게 보내주는 방식으로 구현을 할 계획입니다.



필요한 재료

• 3cm x 7cm 양면 만능기판 (2.54mm 규격) x 2EA
• 아두이노 나노
• Attiny85
• SW-200D 진동/틸트 스위치 양쪽 다리형
• Push switch (2pin) x 14 EA
• LED (red, SMD) x 4EA
• LED (green, SMD) x 1EA
• 5V DCDC Converter, Step Up Power Supply 보드
• TP4056 18650 charge module
• 0.1F 전해콘덴서 (슈퍼콘덴서??) 꼭 필요한지 모르겠음
• 대충 33옴 정도되는 저항, 낮아도 별 상관 없음 (SMD LED 연결용)
• IR LED (송신용) x 1EA
• 18650 배터리 1EA







SW 를 대충 설계해보자.

먼저 아두이노의 인풋, 아웃풋 키와 함께 각각의 기능을 매칭하는 테이블을 만들어야겠습니다. 아무래도 여러가지 기능이 동작되어야 하므로 나중에 실수하지 않으려면 각각의 입력핀에 연결될 버튼과 기능을 정의하는게 중요합니다.

4개의 제품의 동작별로 기록한 신호와 기능명칭들 가장 오른쪽은 아두이노의 핀번호

위와 같이 각각의 기능을 테이블로 만들어 보았습니다. 가장 우측의 비고에 해당하는 열이 아두이노의 핀번호가 되겠으며 9~12번은 4개의 제품에 해당되는 LED 를 켜주기 위한 출력핀입니다. 18번은 제품전환용 버튼 입력핀이 됩니다.

제일 좌측에 S01~S14까지 번호가 있는데요. 이번호들은 각각 아래와 같은 형태로 배치할 계획입니다.

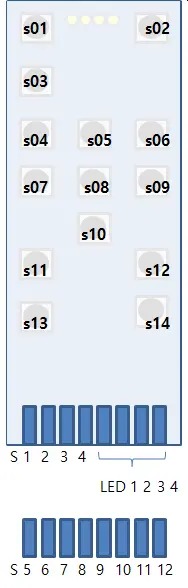

리모컨 버튼부 레이아웃

저는 양면 만능기판을 사용할 계획이고요. 만능기판의 끝부분에 단자용도로 사용할 수 있는 납이 붙어있어 그부분까지 일단 납땜을 하여 연결해 보기로 합니다. 중앙 상단의 네게의 흐릿한 동그라미가 LED 1234 와 연결이 되는 것이죠.

14개의 버튼은 모두 1개의 그라운드핀과 연결되며 나머지 한쪽 다리를 아래쪽 단자에 순차적으로 매칭을 시켜줍니다.

LED 역시 그라운드를 모두 한꺼번에 연결하고 아래쪽 LED 핀은 아두이노 디지털 출력핀과 연결해주어 선택된 제품에 불이 켜지도록 하겠습니다.

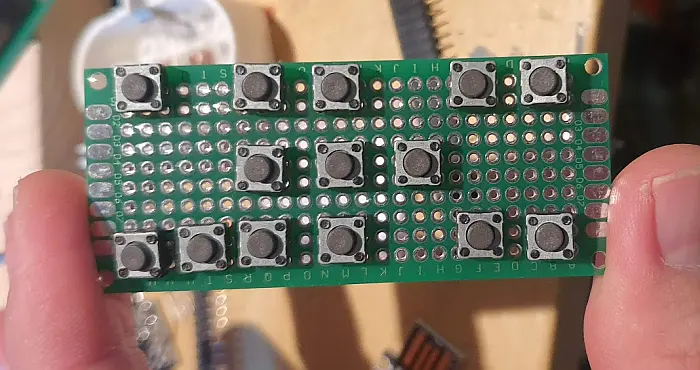

만능기판에 버튼을 실장한 사진은 아래와 같습니다.

총 14개의 버튼이 위와같이 배치된다.

총 14개의 버튼이 위와 같이 아름답게 배치됩니다. 만능기판의 크기를 생각해보면 아주 아담한 리모컨이 만들어 질 것 같네요.









아두이노 나노와 전원 공급 모듈

전원 입력은 3.7V 리튬이온 18650 배터리를 이용할 계획인데요. 아두이노가 5V 이상의 전압이 필요하기 때문에 5V 로 승압을 해주는 보드를 하나 장착이 필요하고요, 이 제품을 연속으로 사용하지 않을 경우 자동으로 전원 공급이 중단되도록 할 필요가 있을듯 하여 attiny85 를 이용하여 일정 시간이 지나면 전원 공급이 중단되도록 할 계획입니다. atiny는 sleep 모드라는 것을 지원하는데 sleep 모드로 들어가면 거의 전기를 먹지않는 놀라운 기능을 수행하게 됩니다.

다시 동작할때는 reset 핀에 GND 를 입력해주면 다시 동작을 시작하게 되는데 틸트 스위치를 이용하여 움직임을 감지하여 물리적으로 움직임이 발생되면 attiny85의 reset핀으로 신호를 보내줌으로써 attiny 가 전원 공급을 시작하는 것이죠. 이번 제작하는 리모컨 자체가 전류를 거의 사용하지 않기 때문에 문제는 없을 듯 하지만 그래도 attiny 의 디지털 출력핀이 충분한 전기를 공급할 수 있을지는 미지수입니다.

그래서 0.1F 정도의 콘덴서를 전원 공급용으로 하나 달아 보았습니다. ( 사실 전기/전자 지식이 매우 얕아서 저렇게 하면 되는지는 잘 모르겠어요)

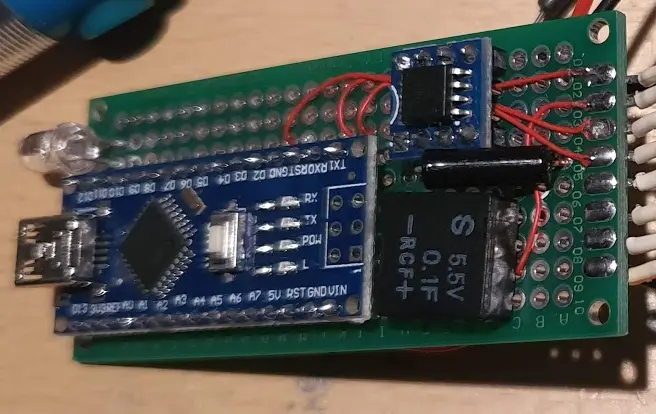

그렇게 만들어진 보드가 바로 아래와 같이 만들어졌습니다.



위에서 설명드린 것처럼 우측 상단에 attiny85 가 자리잡고 있고요. (SMD 버전입니다) 중간에 검은 통이 틸트 스위치입니다. 약간 기울여서 달아주어야 평소에 눕혀져 있을때 신호가 끊어지기 때문에 기울여서 부착을 했고요, 아래 검은 네모박스가 0.1F 전해 콘덴서 입니다. 어디서 떼어낸건지는 기억이 안나는데 버리는 가전제품에서 떼어낸 부품입니다.

실제 아두이노 나노로 입력되는 전원은 전해콘덴서와 연결이 되어 있어 attiny 가 sleep 모드로 들어가더라도 일정시간 전원을 공급하여 주는 역할을 하게 됩니다.

우측의 단자부분은 이미 납땜이 마구 되어 있는데요, 위에 소개해드린 버튼부분과 연결이 되게 됩니다.

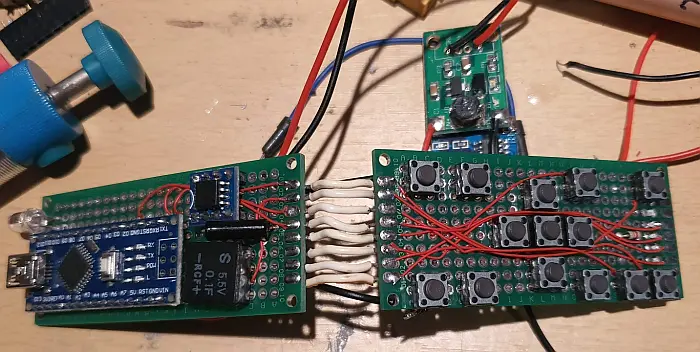

고난의 시작 ! 인정사정 없이 납땜시작

정말 납땜하다가 정신병 걸리는 줄 알았습니다.

왼쪽은 아두이노 나노를 포함한 메인 컨트롤 부, 오른쪽은 버튼 조작부와 LED 되겠습니다. LED 는 우측 끝에 매달려 있는데 잘 안보이시죠? 작은 회로기판 같은데 신호용으로 아주아주 작은 SMD 타입의 LED가 붙여 있는 것을 보셨을 텐데요, 고 녀석들을 떼어내서 부탁을 해주었습니다. 일부러 구입할일은 없으니까요.

각각의 선들은 위에서 설계한 것처럼 연결을 해주었는데 설계할때는 이게 이렇게나 복잡할거라고는 생각을 못했습니다.

위쪽에 보이는 작은 초록색 기판이 3.7 --> 5V 승압회로 , 그사이에 아주 작게 보이는 파란색 보드가 USB 전원을 이용하여 3.7V 배터리를 충전할 수 있는 충전 보드 입니다.

이렇게 하면 완전한 하나의 제품에 해당되는 부품을 모두 제작한 셈이 되겠네요.

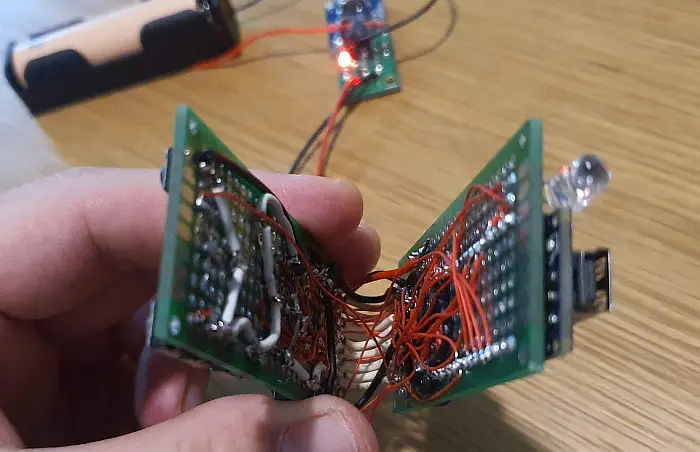

두 보드는 이렇게 접어서 조립할 예정입니다.

위에서 보았던 두개의 보드는 위 사진처럼 접어서 조립할 계획입니다. 안쪽역시 매우 지저분하네요. 저렇게 만들어진 배선이 과연 잘 붙어있을까 궁금합니다.

두개의 보드 중간에는 절연을 위하여 얇은 실리폰 패드를 하나 넣어줄 계획입니다.



전원 입력!

전원이 들어오게 되면 위사진과 같이 불이 켜집니다. 계획에는 LED가 4개였지만 메인 전원이 들어왔는지 여부를 판단하기 위하여 연두색 SMD LED를 하나 추가하였습니다.







코딩 시작!

자 순서가 좀 바뀐것 같지만 이제부터는 지루한 SW 코딩 부분입니다.

SW 구현할때 다음의 것들이 동작해야 하는 것이 중요합니다.

• 하나의 버튼에 의해 주어진 신호는 4개의 제품에 대한 신호를 보낼 수 있어야 한다.
• 마지막으로 사용한 제품을 기억했다가 다시 동작할때 세팅해준다.
• 신호가 한번에 입력이 안될 경우를 대비하여 연속으로 n번 보낼 수 있도록 구성한다.

뭐 별건 없습니다만 두번째에 해당되는 부분은 제가 처음해보는 관계로 저도 공부를 좀 했습죠.







EEPROM 을 사용해보자!

아두이노 나노에 사용되는 Atmega328 칩에는 무려 1kb 라는 비 휘발성 저장공간이 존재합니다. EEPROM 이라고 부르는데요, 프로그램이 저장되는 공간 외에 사용자가 데이터를 저장할 수 있는 공간말입니다.

무려 1kb 요.

-_-;;

1kb 라니.. 장난하냐..







싶겠지만 있는게 어딥니까?

이 저장공간을 이용하여 우리는 마지막 동작했던 제품의 정보를 기억할 건데요. 따지고 보면 차고도 넘치는 양이지요.

자 그럼 EEPROM 에 데이터는 어떻게 저장하고 읽어 들이는지 볼까요?

#include <EEPROM.h>

int sw_02;
int productIdx = 0; //0 : TV / 1: TV BOX / 2: BTV / 3: SPK
bool chkon = false;

//LED
const int L00 = 9;    // TV
const int L01 = 10;   // TV BOX
const int L02 = 11;   // BTV
const int L03 = 12;   // LONPOO SPEAKER

void setup()
{
    pinMode(s02, INPUT_PULLUP);
    productIdx = EEPROM.read(0); // EEPROM 에 저장된 제품의 번호를 불러오는 부분
}

void loop() {

  sw_02 = digitalRead(s02);

   // change product
  if (sw_02 == HIGH) {
    chkon = true; // 연속으로 눌리는 것을 방지하기 위하여 on 상태일때만 기기 변경이 되도록 한다.
    ledON(productIdx);
  }else{
    if (chkon)
    {
      productIdx++;
      if (productIdx > 3) productIdx = 0;
      EEPROM.write(0, productIdx); // 이부분이 EEPROM 에 현재 제품의 번호를 저장하는 부분
      chkon = false;
    }

    ledON(productIdx);
}

void ledON (int idx) // 선택된 인덱스에 맞게 LED 를 켜주는 함수
{
  digitalWrite(L00, LOW);
  digitalWrite(L01, LOW);
  digitalWrite(L02, LOW);
  digitalWrite(L03, LOW);
  switch (idx) {
  case 0:
    digitalWrite(L00, HIGH);
    break;
  case 1:
    digitalWrite(L01, HIGH);
    break;
  case 2:
    digitalWrite(L02, HIGH);
    break;
  case 3:
    digitalWrite(L03, HIGH);
    break;
  default:
    break;
  }
}

어렵지 않죠? 제일 위에 해당 라이브러리를 불러들여 주고요,

Setup 시에 저장되어 있는 값을 불러옵니다.

버튼은 눌렀을때 LOW 가 되도록 하고 항상 HIGH 한 상태를 만들어 줍니다. HIGH 한 상태가 되면 chkon 이 true 가되고 버튼이 눌렸을때 기기의 인덱스를 변경한 뒤 EEPROM 에 값을 저장하고 chkon 을 false 로 만들어 다음 신호를 기다리게 됩니다. 이렇게 하면 버튼을 연속으로 누르고 있어도 신호는 한번만 가게 되겠죠. 마지막으로 사용한 제품도 저장이 됩니다.









버튼 하나로 4개의 제품은 어떻게 제어를 할까요?

//setup, 변수 선언 등은 생략합니다.

void loop() {

if (sw_03 == HIGH) {    //s03 은 전원 버튼입니다.
  }else{
    digitalWrite(13, HIGH);
    press_S03(productIdx);
  }
  // 생략
}


void press_S03 (int idx) // power
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DF10EF,32);   // tv power
    break;
  case 1:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x807F02FD,32);   // tv box power
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FE807F,32);   // Btv power1
    break;
  case 3:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BF807F,32);
    break;
  default:
    // statements
    break;
  }
}

바로 Switch 문을 이용하여 입력되는 idx 에 따라 각각 다른 신호를 보내주는 것이지요.

아래 press_S03 버튼이 바로 전원을 켜고 끄는기능을 담당하는 함수가 되는 것이죠.

저런 식으로 버튼 개수만큼 함수를 만들어 주면 됩니다. 좀더 효율적으로 코딩할수도 있겠지만 초보인 저에게는 저렇게 쉽게 코딩하는게 나중에 뜯어 고치지도 좋을 것 같아 이란 저런 방식으로 작성을 하였습니다.







포스트가 점점 길어지네요..

자 이제 전체 소스 갑니다.

중요한 내용은 위에 다 설명 드렸고 이전 포스트를 참고하시면서 내용 확인해 보시면 되고요. 꼭 저와 동일하게 만들 필요는 없으니 참고만 해주시면 됩니다.



길이가 대단하니 조심하세요~ ㅋ

#include <boarddefs.h>
#include <IRremote.h>
#include <IRremoteInt.h>
#include <ir_Lego_PF_BitStreamEncoder.h>
#include <EEPROM.h>
/*
 * IRremote: IRsendDemo - demonstrates sending IR codes with IRsend
 * An IR LED must be connected to Arduino PWM pin 3.
 * Version 0.1 July, 2009
 * Copyright 2009 Ken Shirriff
 * http://arcfn.com
 */
/*
 * tv (NEC)
 * power :      0x2DF10EF, 32
 * input :      0x2DFD02F, 32
 * chnnel up :  0x2DF00FF, 32
 * chnnel dn :  0x2DF807F, 32
 * volumn up :  0x2DF40BF, 32
 * volumn dn :  0x2DFC03F, 32
 * OK :         0x2DF22DD, 32
 * sw up :      0x2DF02FD, 32
 * sw dn :      0x2DF827D, 32
 * sw left :    0x2DFE01F, 32
 * sw right :   0x2DF609F, 32
 *
 * android tv (NEC)
 * power :      0x807F02FD, 32
 * sw up :      0x807F6897, 32
 * sw dn :      0x807F58A7, 32
 * sw left :    0x807F8A75, 32
 * sw right :   0x807F0AF5, 32
 * sw OK :      0x807FC837, 32
 * back :       0x807F9867, 32
 * volumn up :  0x807F18E7, 32
 * volumn dn :  0x807F08F7, 32
 *
 *
 * lonpoo speaker
 * power :      0x40BF807F, 32
 * volumn up :  0x40BF50AF, 32
 * volumn dn :  0x40BFD02F, 32
 * bt :         0x40BFA05F, 32
 * bt esc :     0x40BF906F, 32
 * opt :        0x40BF20DF, 32
 *
 *
 * LED
 * tv :     9
 * tv box : 10
 * btv :    11
 * spk :    12
 *
 * input
 * s01
 *
 *
 *
 *
 */

#include <IRremote.h>

const int s01 = 0;
const int s02 = 18;   // select sw
const int s03 = 1;
const int s04 = 2;
const int s05 = 19;
const int s06 = 4;
const int s07 = 5;
const int s08 = 6;
const int s09 = 7;
const int s10 = 8;
const int s11 = 14;
const int s12 = 15;
const int s13 = 16;
const int s14 = 17;
//LED
const int L00 = 9;    // TV
const int L01 = 10;   // TV BOX
const int L02 = 11;   // BTV
const int L03 = 12;   // LONPOO SPEAKER

//
// define sw value
int sw_01;
int sw_02;
int sw_03;
int sw_04;
int sw_05;
int sw_06;
int sw_07;
int sw_08;
int sw_09;
int sw_10;
int sw_11;
int sw_12;
int sw_13;
int sw_14;

//
int productIdx = 0; //0 : TV / 1: TV BOX / 2: BTV / 3: SPK

int addr = 0;
bool chkon = false;
IRsend irsend;

void setup()
{
  pinMode(s01, INPUT_PULLUP);
  pinMode(s02, INPUT_PULLUP);
  pinMode(s03, INPUT_PULLUP);
  pinMode(s04, INPUT_PULLUP);
  pinMode(s05, INPUT_PULLUP);
  pinMode(s06, INPUT_PULLUP);
  pinMode(s07, INPUT_PULLUP);
  pinMode(s08, INPUT_PULLUP);
  pinMode(s09, INPUT_PULLUP);
  pinMode(s10, INPUT_PULLUP);
  pinMode(s11, INPUT_PULLUP);
  pinMode(s12, INPUT_PULLUP);
  pinMode(s13, INPUT_PULLUP);
  pinMode(s14, INPUT_PULLUP);

  pinMode(L00, OUTPUT);
  pinMode(L01, OUTPUT);
  pinMode(L02, OUTPUT);
  pinMode(L03, OUTPUT);

  pinMode(13, OUTPUT);

  productIdx = EEPROM.read(0);
}

void loop() {

  digitalWrite(13, LOW);

  sw_01 = digitalRead(s01);
  sw_02 = digitalRead(s02);
  sw_03 = digitalRead(s03);
  sw_04 = digitalRead(s04);
  sw_05 = digitalRead(s05);
  sw_06 = digitalRead(s06);
  sw_07 = digitalRead(s07);
  sw_08 = digitalRead(s08);
  sw_09 = digitalRead(s09);
  sw_10 = digitalRead(s10);
  sw_11 = digitalRead(s11);
  sw_12 = digitalRead(s12);
  sw_13 = digitalRead(s13);
  sw_14 = digitalRead(s14);

  // change product
  if (sw_02 == HIGH) {
    chkon = true;
    ledON(productIdx);
  }else{
    if (chkon)
    {
      productIdx++;
      if (productIdx > 3) productIdx = 0;
      EEPROM.write(0, productIdx);
      chkon = false;
    }

    ledON(productIdx);
  }

  if (sw_01 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S01(productIdx);
  }
  if (sw_03 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S03(productIdx);
  }
  if (sw_04 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S04(productIdx);
  }
  if (sw_05 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S05(productIdx);
  }
  if (sw_06 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S06(productIdx);
  }
  if (sw_07 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S07(productIdx);
  }
  if (sw_08 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S08(productIdx);
  }
  if (sw_09 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S09(productIdx);
  }
  if (sw_10 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S10(productIdx);
  }
  if (sw_11 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S11(productIdx);
  }
  if (sw_12 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S12(productIdx);
  }
  if (sw_13 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S13(productIdx);
  }
  if (sw_14 == HIGH) {
  }else{
    digitalWrite(13, HIGH);
    press_S14(productIdx);
  }

	delay(75); //5 second delay between each signal burst
}

void press_S14 (int idx) // vol -
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DFC03F,32);   // tv vol -
    break;
  case 1:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x807F08F7,32);  // tv box vol -
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FE42BD,32);  // BTV box vol -
    break;
  case 3:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BFD02F,32);  //  spk vol -
    break;
  default:
    // statements
    break;
  }
}

void press_S13 (int idx) // chnl -
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DF807F,32);   // tv chnl -
    break;
  case 1:
    //for (int i = 0; i < 1; i++) irsend.sendNEC(0x807F18E7,32);  // tv box vol +
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FE827D,32);   // Btv chnl -
    break;
  case 3:
    //for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BF50AF,32);  //  spk vol +
    break;
  default:
    // statements
    break;
  }
}

void press_S12 (int idx) //vol +
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DF40BF,32);   // tv vol +
    break;
  case 1:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x807F18E7,32);  // tv box vol +
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FEC23D,32);   // Btv vol +
    break;
  case 3:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BF50AF,32);  //  spk vol +
    break;
  default:
    // statements
    break;
  }
}

void press_S11 (int idx) // chnl +
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DF00FF,32);   // tv chnl +
    break;
  case 1:
    //for (int i = 0; i < 1; i++) irsend.sendNEC(0x807F58A7,32);  // tv box
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FE02FD,32);   // Btv chnl +
    break;
  case 3:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BF906F,32);  //  spk bt esc
    break;
  default:
    // statements
    break;
  }
}

void press_S10 (int idx) // down
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DF827D,32);   // tv down
    break;
  case 1:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x807F58A7,32);  // tv box down
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FE52AD,32);   // Btv down
    break;
  case 3:
    //for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BF20DF,32);  //
    break;
  default:
    // statements
    break;
  }
}

void press_S09 (int idx) // right
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DF609F,32);   // tv right
    break;
  case 1:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x807F0AF5,32);  // tv box right
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FE32CD,32);   // Btv right
    break;
  case 3:
    //for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BF20DF,32);  // tv box up
    break;
  default:
    // statements
    break;
  }
}
void press_S08 (int idx) // ok
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DF22DD,32);   // tv ok
    break;
  case 1:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x807FC837,32);  // tv box ok
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FE629D,32);   // Btv ok
    break;
  case 3:
    //for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BF20DF,32);  // tv box up
    break;
  default:
    // statements
    break;
  }
}

void press_S07 (int idx) // arrow left
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DFE01F,32);   // tv left
    break;
  case 1:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x807F8A75,32);  // tv box left
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FED22D,32);   // Btv left
    break;
  case 3:
    //for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BF20DF,32);  // tv box up
    break;
  default:
    // statements
    break;
  }
}
void press_S06 (int idx)
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DF02FD,32);   // tv back
    break;
  case 1:
    //for (int i = 0; i < 1; i++) irsend.sendNEC(0x807F9867,32);  // tv box back
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FE728D,32);   // Btv back
    break;
  case 3:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BF20DF,32);  // spk OPT
    break;
  default:
    // statements
    break;
  }
}

void press_S05 (int idx) // arrow up
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DF02FD,32);   // tv up
    break;
  case 1:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x807F6897,32);  // tv box up
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FE926D,32);   // Btv up
    break;
  case 3:
    //irsend.sendNEC(0x40BFA05F,32);
    break;
  default:
    // statements
    break;
  }
}

void press_S04 (int idx)
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DFD02F,32);   //외부입력
    break;
  case 1:
    //irsend.sendNEC(0x2DF10EF,32);
    break;
  case 2:
    //irsend.sendNEC(0x2DF10EF,32);
    break;
  case 3:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BFA05F,32);   // blue tooth
    break;
  default:
    // statements
    break;
  }
}

void press_S03 (int idx) // power
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DF10EF,32);   // tv power
    break;
  case 1:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x807F02FD,32);   // tv box power
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FE807F,32);   // Btv power1
    break;
  case 3:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BF807F,32);
    break;
  default:
    // statements
    break;
  }
}
void press_S01 (int idx) //  S01
{
  switch (idx) {
  case 0:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x2DF10EF,32);
    break;
  case 1:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x807F02FD,32);
    break;
  case 2:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x1FE807F,32);
    break;
  case 3:
    for (int i = 0; i < 1; i++) irsend.sendNEC(0x40BF807F,32);
    break;
  default:
    // statements
    break;
  }
}
void ledON (int idx)
{
  digitalWrite(L00, LOW);
  digitalWrite(L01, LOW);
  digitalWrite(L02, LOW);
  digitalWrite(L03, LOW);
  switch (idx) {
  case 0:
    digitalWrite(L00, HIGH);
    break;
  case 1:
    digitalWrite(L01, HIGH);
    break;
  case 2:
    digitalWrite(L02, HIGH);
    break;
  case 3:
    digitalWrite(L03, HIGH);
    break;
  default:
    // statements
    break;
  }
}



자 이렇게 해서 프로그램까지 마쳤습니다.

원래 3편에 걸쳐 포스팅을 완료하려고 하였으나 너무 길어져서 최종 케이스제작과 동작 테스트는 다음 포스트로 미루도록 하겠습니다. 죄송합니다.

또 얼마가 걸릴지 모르겠네요.



어쨌든 핵심이 되는 내용은 이번 편까지인것 같고 하드웨어 구성은 여러분께서 마음껏 하셔도 될 것 같습니다. 기능도 변경해보시고요, 좀 고민해보면 더 많은 기능을 구성하는 것도 가능할 수도 있습니다.

이번 프로젝트로 무려 4개의 리모컨을 1개로 통합하는 작업을 해보았는데요, 사실 제가 생각했던것과 아주 유사한 제품이 판매되는 제품도 있습니다. 가격이 아주 비싼것도 아니고요. 다만 이런것을 직접 해봄으로 해서 우리는 또 많은 것을 배울 수 있지 않겠습니까?

저는 이번 프로젝트에서 EEPROM 과 IR 신호를 제어하는 것을 배울 수 있는 좋은 기회였던 것 같습니다.



자 그럼 케이스 까지 완성되는 그날을 기대하며 ~



완성된 리모컨 구경하려면?

2022.08.16 - [DIY/Arduino] - [DIY] 아두이노로 통합(만능) 리모콘 만들기 (최종)

[DIY] 아두이노로 통합(만능) 리모콘 만들기 (최종)



뎃글, 공감 은 블로그 작성자에게 큰 힘이 된답니다.  도움이 되었다 생각되시면  클릭!!  부탁드려요~



IR 리모컨 제작 관련 링크는?

2019/11/10 - [DIY/Arduino] - [DIY] 아두이노로 만능 (통합) 리모콘 만들기 1/3

[DIY] 아두이노로 만능 (통합) 리모콘 만들기 1/3

2019/11/10 - [DIY/Arduino] - [DIY] 아두이노로 통합(만능) 리모콘 만들기 2/3

[DIY] 아두이노로 통합(만능) 리모콘 만들기 2/3



다른 아두이노 예제는?



2020/05/26 - [DIY/Arduino] - 0.96 inch OLED 디스플레이 구동하기

0.96 inch OLED 디스플레이 구동하기

2019/10/29 - [DIY/Arduino] - [DIY] 아두이노를 이용한 수경재배 시스템

[DIY] 아두이노를 이용한 수경재배 시스템

2019/06/27 - [DIY/Arduino] - 아두이노를 이용한 간단한 화분 자동 물주기 시스템

아두이노를 이용한 간단한 화분 자동 물주기 시스템

2020/03/23 - [DIY/Arduino] - Arduino(아두이노) 무작정 시작하기

Arduino(아두이노) 무작정 시작하기

2020/06/29 - [DIY/Arduino] - C# 에서 아두이노로 시리얼 통신 하기

C# 에서 아두이노로 시리얼 통신 하기
