[DIY] 1회용 전자담배 재사용 하는 방법

연초 담배를 끊은지 거의 10년 가까이 되었나 싶은데요, 그렇다고 담배를 끊은건 아니고 액상 전자 담배만을 이용하는 전담 유저인 저는 DIY 도 좋아하겠다.. 뭐 거의 전담도 만들어서 피는 수준입니다.

얼마전에 회사 동료가 일회용 전자담배를 편의점에서 구입하여 피는 것을 보고

'그거 다 피우고 나면 나한테 버려줄래요?'

ㅎㅎ 사실 1회용 전자담배 구조가 궁금하기도 했고 요즘 내가 주로 피우는 IORE LITE POD 이랑 뭔가 비슷할 것 같은 느낌이 들었기 때문입니다.

얼마간 시간이 지나 동료에게 받은 전자 담배는 바로 아래와 같습니다.

회사 동료에게 받은 다 사용한 1 회용 전자 담배

BELOW MONS 라고 써있는 것 같습니다. 빌로우 몬스 라고 읽어야 하나요?

암튼 이녀석을 이제 분해해 볼겁니다.

먼저 아래쪽 뚜껑을 따볼 건데요, 날카로운 도구를 이용하여 틈새를 만들고 서서히 벌리면 아래와 같이 뚜껑을 딸 수 있습니다. 별도의 접착이나 고정 장치는 없는 것 같고, 원통형 몸체에 딱 맞는 마개가 있는 형태라 쉽게 뚜껑을 딸 수 있었습니다.

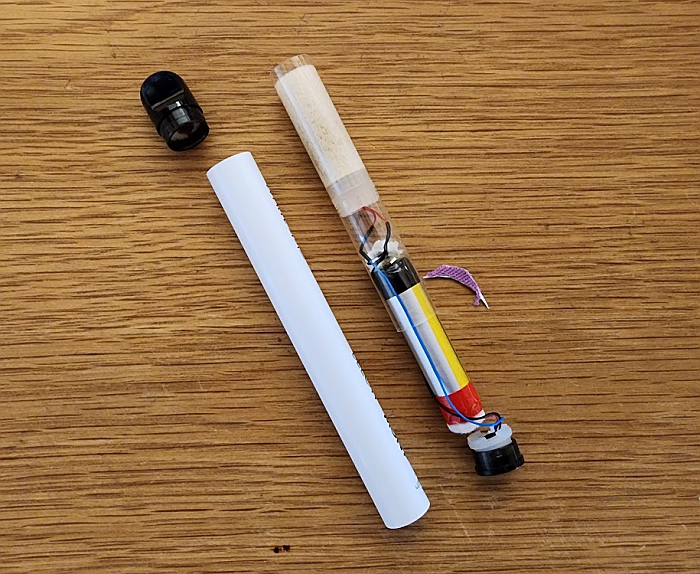

안쪽 내용물을 꺼낸 모습

음.. 재미있네요. 아래쪽에는 리튬 폴리머 배터리가 들어있고요, 제일 아래에는 공기 흡입에 의한 스위치가, 그리고 위쪽으로는 1회용 담배에 걸맞게 별도의 탱크라기보다는 단순히 원통형 플라스틱에 솜이 채워져 있고 내부에 atomizer 가 들어있는 형태였습니다. 위아래로는 실리콘 마개가 액상이 흘러나오지 않도록 막고 있었고 약간의 흐름에 대비하기 위하여 솜이 조그맣게 들어있는게 전부였습니다.

생각보다 구조가 간단하여 배터리만 별도로 충전해 보았는데요,

이미 한번 완전 방전된 상태여서 그런지 배터리 내부 저항이 매우 높고 충방전 용량이 거의 없는 상태 였습니다.

만약 제가 구입한다면 구입하자마자 외부 충전 표트를 장착했을 것 같습니다. ㅎ

일단 이녀석의 배터리를 교체하면 그대로 다시 사용할 수 있을 듯 하여 개조해 보기로 합니다.

먼저 이 전자담배의 구조를 간단하게 이해하는 시간이 필요하겠네요.

아래 그림을 보시죠.

1회용 전자담배 개조 방법

1회용 전자 담배에 배터리를 교체하고 (배터리 상태가 좋다면 그냥 사용해도 무방함) 배터리 충전 회로를 추가하면 이제 더이상 1회용이 아닌 다회용으로 사용이 가능하게 됩니다. ㅎㅎ



자 충전 회로를 넣고 새로운 배터리로 교체하려면 기존의 케이스에서는 어려울 것 같으니 3D 프린터로 제작을 해보기로 합니다

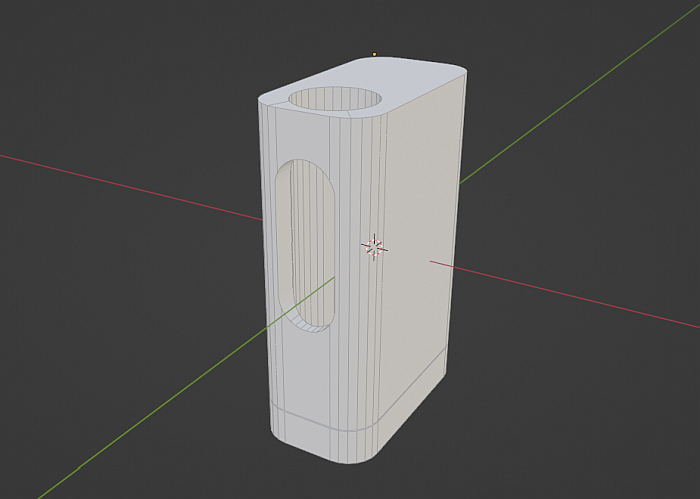

블랜더로 뚝딱뚝딱

블랜더로 제작한 전담 바디

클릭, 클릭.. 클릭 하다보면 모델링 완성. 한 30분 걸렸나봅니다.

뭐 일단 대충 만들어 봅니다. 안 맞을 수도 있으니까요.

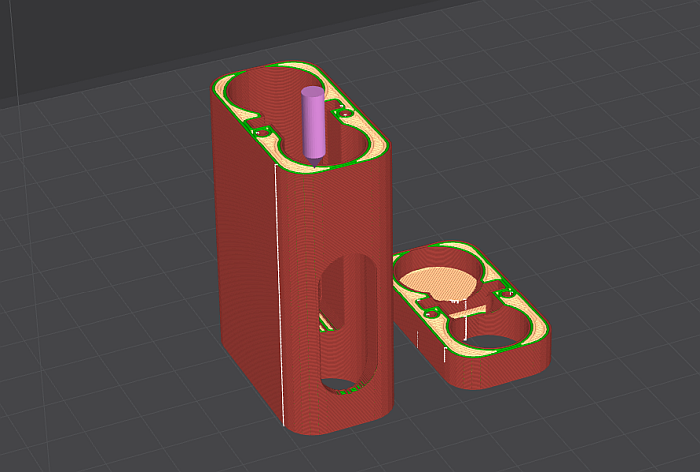

creality print 로 슬라이싱 진행

3D 프린터에서 출력하기 위해 슬라싱을 한뒤 프린터로 뽑으면



요렇게 똭!

3D 프린터로 출력한 전자담배와 조립에 사용할 나사



나왔습니다.

물론 약간의 표면처리를 해주었습니다. 3D 프린터로 출력하면 층층이 레이어가 조금 눈에 거슬리죠. 사포로 살살 문질러 주면 어느정도 표면이 매끈하게 됩니다.

이제 내부를 채울 녀석들을 준비해봅니다.

개조에 필요한 재료들 총 집합!

나중에 조립하다 보니 배터리가 불량이어서 배터리는 다른것을 사용했지만 집에 굴러다니는 14500 규격의 li-ion 배터리를 이용하여 개조를 하였습니다.

위아래 마개가 딱 맞아야 하므로 원통을 잘라서 위아래 마개부분에 끼워줄거에요.

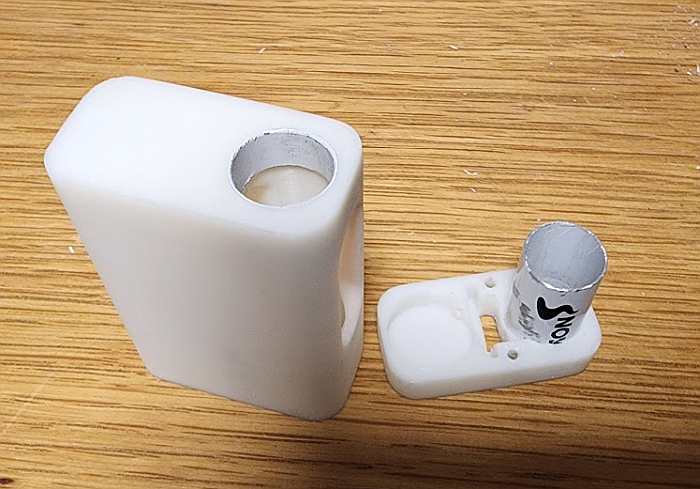

원래 몸체의 원통을 요렇게 잘라서 출력한 몸체의 위아래에 끼워준다.

프린트된 몸체 위아래에 이렇게 끼워줄 것임



그리고 위에 소개해 드렸던 구조대로 결선을 한 뒤 조립을 해보면 아래와 같이

쫘좐~~

완성된 1회용 -> 다회용 전자담배



참쉽죠?

네 완성되었습니다.

뚜껑을 따고 실리콘 마개를 열어준 뒤 액상을 채우면 저 투명하게 보이는 스펀지 부분이 촉촉하게 젖어 들어가는 모습이 보이고요, 아래쪽에는 USB C 타입 충전기로 충전을 해주면 됩니다. 배터리는 14500 배터리라서 600mah 정도되는 크지 않은 용량이기는 하지만 한나절 정도는 충분히 피울 수 있을 것 같습니다. (조금만 피우시는 분은 하루 이상도 충분히 가능할 듯) 물론 리튬 이온 배터리를 장착하였으므로 너무 끝까지 사용하지 말고 중간 중간 충전을 해주시는게 좋을 것 같기는 합니다.

마지막으로 크기 참고를 위해 사진 한장 추가 합니다.

아담한 크기의 새로운 전담 탄생

네 아주 아담한 크기가 되겠습니다. 손안에 쏙 들어와서 손으로 움켜쥐면 보이지 않을 정도로 작은 크기입니다. ㅋ

주머니에 넣어도 작아서 부담이 없고 좋을 것 같습니다.

저는 만드는 즐거움을 누렸으니 전담을 제공해준 회사 동료에게 선물로 다시 줘야 겠습니다 ㅋㅋ

도전해 보고 싶으신 분을 위하여 3D 프린트용 파일을 올려놓을 테니 관심 있으신 분은 받으셔서 한번 도전해 보시기 바랍니다. ㅋ

DDD_POD_lite.gcode

4.75MB

참고로 나사 구멍은 매우 좁게 출력될 수 있으니 사용하실 나사에 맞게 구멍을 확장하는 작업은 해주셔야 합니다



그럼 이만~
