간단하게 포스팅을 남기려고 합니다.

제목 그대로 버텍스 간 거리 구하기 입니다. 아니 정확히는 두개의 point3 사이의 거리를 구하는 방법을 소개해 드릴까 합니다.

그리고 용용 편으로 두 점사이의 어떤 특정 위치의 점의 좌표를 구하는 방법도 함께 알려 드리도록 하겠습니다.

어떤 물체가 점 A 로 부터 점 B 까지 움직이거나 A,B 사이의 특정위치를 알기 위한 계산을 하려면 필수적인 연산인데요.

예를들면 점 A 와 점 B 의 한 가운데가 되는 위치, 또는 점 A 로부터 점 B 까지의 0.2 정도 의 위치를 계산 하는 방법을 소개해 드릴까 합니다.

점과 점사이의 거리 구하기

점과 점 사이의 거리는 max script 에서는 아주 간단하게 구할 수 있답니다. 기본 명령어가 있기 때문인데요.

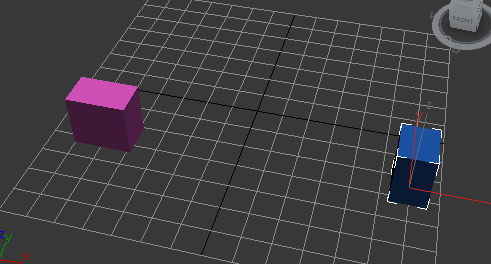

그림과 같이 박스 2개가 있는 경우 정 가운데 새로운 박스를 하나 만들어야 할 경우 사용하면 됩니다.

물론 저는 예를 box 로 들었지만 개체 A 의 어떤 점과 개체 B 의 어떤 점 사이의 위치를 구할때 동일하게 사용할 수 있는 예제 입니다.

boxA = $Box01
boxB = $Box02

ptA = boxA.center
ptB = boxB.center

distAB = distance ptA ptB -- 두점 사이의 거리를 계산한다.

간단하져?

distance 라는 명령을 이용하여 간단하게 두 점 사이의 거리를 구할 수 있습니다.

이제 정 가운데의 위치를 알아 볼까요?

공간상에서 위치를 이동시킨 값을 얻는 방법은 아래와 같습니다.

• 최초 시작위치 + (이동할 방향 * 이동할 거리)

여기서 이동할 방향은 vector 라는 생소한 개념인데요. 나중에 설명을 드리도록 하겠습니다. 일단 vector 라고 하면 방향+거리 라고 간단하게 생각하시면 되겠습니다.

위의 예제를 활용하여 정중앙의 위치를 찾아보겠습니다.

boxA = $Box01
boxB = $Box02

ptA = boxA.center -- boxA 의 중앙 위치 (point3)
ptB = boxB.center -- boxB 의 중앙 위치 (point3)

distAB = distance ptA ptB -- 두점 사이의 거리를 계산한다.

-- 두점 사이의 정 가운데 위치를 찾아보자.
-- ptA --> pt2 방향으로 distAB / 2 한만큼 이동한 위치를 찾아보자

vector = ptB - ptA -- ptA -> ptB 방향 : ptB - ptA

vector = normalize(vector) -- normalize 를 이용하여 벡터(방향+거리) 에서 거리 개념을 제거한다.

ptC = ptA + (vector * (distAB / 2)) -- 시작위치 + (방향 * 이동할 거리)

boxC = box()

boxC.pos = ptC -- 새로 만들어진 boxC 의 위치를 구해진 정중앙으로 변경

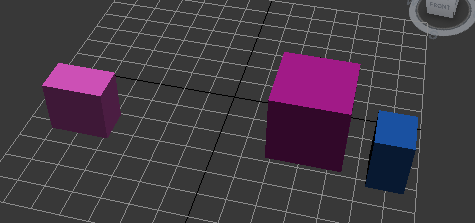

요렇게 실행해 보면 아래와 같이 새로운 박스가 생성 됩니다.

네 간단하죠? 실제로 제가 아주 많이 사용하는 계산 식으로 사용자 함수로 만들어 놓고 사용한답니다. 물론 정중앙이 아닌 1/3 지점, 아니면 어떤 위치도 설정이 가능합니다.

-- ptA --> pt2 방향으로 ratio 한만큼 이동한 위치를 돌려주는 함수
fn getPointBy2Point ptA ptB ratio =
(
	distAB = distance ptA ptB
	vector = normalize(ptB - ptA) -- 벡터(방향+거리) 에서 거리 개념을 제거한다.
	ptC = ptA + (vector * (distAB / 2)) -- 시작위치 + (방향 * 이동할 거리)
	return ptC
)

이런식으로 만들어서 사용하는데요. 실제 사용할 때는 아래와 같이 사용하게 됩니다.

-- ptA --> pt2 방향으로 ratio 한만큼 이동한 위치를 돌려주는 함수
fn getPointBy2Point p1 p2 ratio =
(
	distAB = distance p1 p2
	vector = normalize(p2 - p1) -- 벡터(방향+거리) 에서 거리 개념을 제거한다.
	p3 = p1 + (vector * (distAB * ratio)) -- 시작위치 + (방향 * 이동할 거리)
	return p3
)


boxA = $Box01
boxB = $Box02

ptA = boxA.center
ptB = boxB.center

ptC = getPointBy2Point ptA ptB 0.75 -- 위에서 작성된 함수를 이용하여 간단히 위치 계산

boxC = box()
boxC.pos = ptC

실행해 보면 두 박스 사이의 0.75 정도의 위치에 새로운 박스가 생성된 것을 알 수 있습니다.

위에서 만들어 놓은 함수를 이용하여 점 A 로부터 점 B 방향으로 1.0 이 넘으로 B 보다 더 멀리에 위치한 점을 얻을 수 있고요. 코드를 조금 수정하면 ratio 대신 직접 거리를 넣는 것도 간단히 구현할 수 있습니다.

공간상의 자동화 작업을 할 때 아주 자주 사용되는 기능이므로 저처럼 함수로 만들어 놓고 사용하셔도 좋겠습니다.

이만 오늘의 포스팅을 마치도록 하겠습니다.
